Construire une station météo complète

PhysiqueMathématiquesTechnologieIngénierieBiologieSTM32 IoT NodeAnémomètreMakeCode
ProjetDuréeDifficultéÂge
The Dexter Lab4-6 heuresAvancé13-18 ans

Problématique : Peut-on construire une station météorologique mesurant la température, l'humidité, la pression, le vent, la pluie ?

Matériel​

  • 1 carte programmable "STM32 IoT Node Board"
  • 1 breadboard
  • 1 ensemble de fils de raccordement
  • 3 LED
  • 3 résistances
  • 1 interrupteur à lame souple (interrupteur reed)
  • 1 aimant de petite taille
  • Matériel pour construire l'anémomètre : pics à brochette, paille en plastique, bouchon en liège, deux balles de Ping-Pong. Ou anémomètre (imprimable en 3D), pics à brochette, pastille adhésive, morceau de bois
  • Un support stable pour l'axe de rotation
Télécharger la feuille de travail
Station météo complète

info

Le temps qu'il fait ou fera intéresse vivement la population. La météo influe beaucoup sur notre humeur et parfois sur nos comportements. Il y a parfois une confusion entre climat et météo, qui se différencient notamment par l'échelle de temps à laquelle elles s'appliquent. Le climat désigne l'ensemble des facteurs météorologiques qui caractérisent un endroit donné sur une longue période (30 ans en principe). La météo est l'évaluation du temps qu'il fait ou qu'il va faire à très court terme.

Déroulé de l'activité​

Dans cette activité, il ne s'agit pas de faire des prévisions météorologiques, mais plutôt de mieux comprendre les concepts sous-jacents qui permettent de faire de telles prévisions. Une manière efficace de se les approprier est de mesurer les variables qui influent sur la météo. L'activité propose donc de construire une mini-station météo autour d'un microcontrôleur.

La fiche montre comment identifier et mesurer les paramètres principaux qui influencent la météo : la température, la pression atmosphérique et l'humidité, avec les instruments inclus dans la carte proposée (STM32), ainsi que la vitesse du vent, avec un anémomètre rudimentaire à construire.

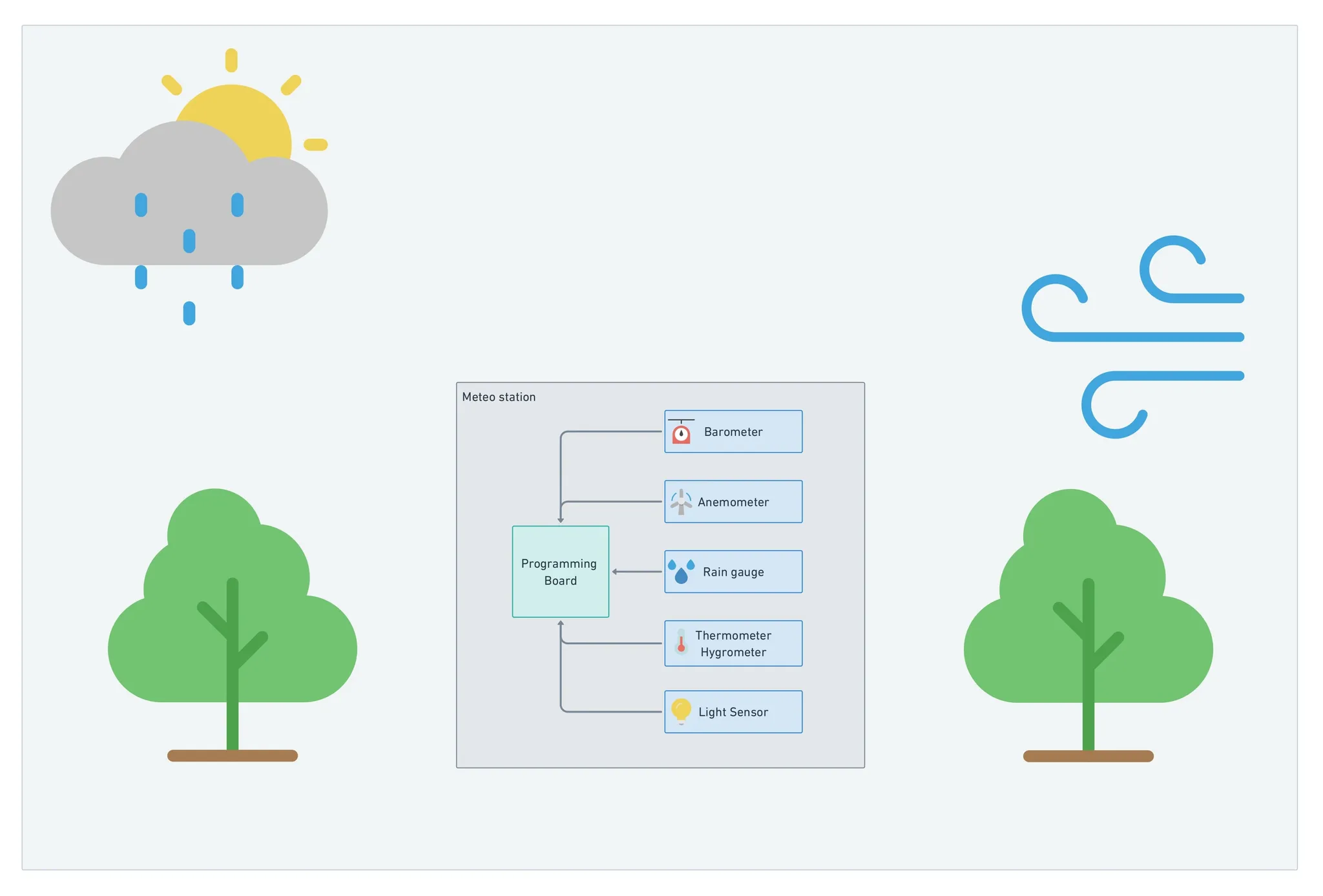

Schéma synthétique du protocole
Schéma synthétique du protocole

Compétences mobilisées​

En construisant la station météo et en faisant des mesures, les élèves mobiliseront plusieurs compétences dans les domaines suivants :

  • Technologie : utiliser une carte programmable pour collecter des données numériques
  • Mathématiques : utiliser une feuille de calcul, comprendre la notion de variable, analyser des données, réaliser un graphique et pouvoir l'interpréter
  • Physique : appréhender des grandeurs physiques (température, humidité, pression, vitesse) et leurs mesures, par l'expérimentation
  • Ingénierie : conception et construction (anémomètre) avec des contraintes d'équilibre et de minimisation de frottements
  • Technologique et numérique : utiliser et programmer un microcontrôleur, utiliser des logiciels de construction 3D
  • Transdisciplinaire : savoir modéliser, comprendre, formaliser, partager, investiguer
  • Biologie : établir des liens entre grandeurs mesurées (par exemple effet du gel sur certaines plantes)

Afin de réaliser la station météo finale, les élèves devront suivre les 3 phases suivantes :

  • Réaliser des mesures (température, pression, humidité)
  • Construire un anémomètre et réaliser des mesures de vitesses du vent
  • Utiliser un afficheur LCD permettant une lecture pratique des données

Étape 1 : Collecter des données​

Étape 1.1 : Température​

Orientation​

La notion de température est accessible et palpable dès le plus jeune âge, mais sa définition physique l'est moins. La température est une manifestation macroscopique d'une grandeur physique microscopique : l'agitation thermique de chaque molécule.

La perception humaine qu'on a de la température n'est pas toujours le bon reflet de la température réelle. En réalité, le corps humain est sensible aux transferts de chaleur avec son environnement et non directement à la température.

Conceptualisation​

Pour mesurer la température, il faut un thermomètre, qui généralement se base sur le phénomène de dilatation des corps. Lorsqu'on chauffe un corps, l'agitation thermique augmente causant (pour les liquides et les solides) une augmentation de volume. Il existe différents types de thermomètres : à liquide (alcool, mercure), à ressort (bilame), à gaz, à cristaux liquides, à semi-conducteur.

Débriefing​

Après avoir abordé le concept de température et les différents moyens de la mesurer, on peut afficher dans la console la valeur de la température lue par le microcontrôleur.

Étape 1.2 : Pression atmosphérique​

Orientation​

Le concept de pression atmosphérique est moins abordable que celui de la température pour le grand public. Directement liée à la gravité et au poids du fluide à une certaine profondeur, la pression est d'autant plus grande que la profondeur est grande.

Conceptualisation​

Pour mesurer la pression atmosphérique, on utilise un baromètre (pour rappel 1 bar = 10⁵ Pa ≈ 1 atm). Torricelli utilisait des baromètres à mercure qui consistaient en de longs tubes de verre remplis de mercure. Aujourd'hui les baromètres n'utilisent pas de mercure mais sont basés sur la comparaison entre la pression de l'air dans une capsule (vide partiel) et la pression atmosphérique. Il existe également des modules électroniques basés sur la piézorésistivité.

Les masses d'air s'écoulent toujours des zones de haute pression atmosphérique, appelées anticyclones, vers les zones de basse pression atmosphérique, appelées cyclones ou dépressions.

Débriefing​

Après avoir abordé le concept de pression atmosphérique, on peut afficher dans la console la valeur de la pression lue par le microcontrôleur.

Étape 1.3 : Humidité​

Orientation​

L'humidité désigne la quantité de vapeur d'eau contenue dans l'air. La vapeur d'eau est absolument transparente et invisible, et sa proportion dans l'air varie de 0,1 % à tout au plus 5 %.

Conceptualisation​

Apparus au milieu du XVe siècle, les premiers hygromètres utilisaient les propriétés de certaines substances organiques (laine, corde, éponge, cheveu, cuir…) qui en absorbant de la vapeur d'eau, changent de masse, de forme, de longueur ou de couleur. En 1781, Horace Bénédict de Saussure met au point le premier hygromètre à cheveu. Aujourd'hui, pour mesurer l'humidité de l'air, on utilise des sondes électroniques dotées d'un condensateur dont la capacité varie en fonction de l'humidité relative de l'air ambiant.

On quantifie l'humidité de l'air de deux manières : l'humidité absolue et l'humidité relative. L'humidité relative est le rapport de la quantité de vapeur d'eau contenue dans l'air sur la quantité de vapeur d'eau maximale possible. Elle s'exprime en pourcentage.

Débriefing​

Après avoir abordé le concept d'humidité, on peut afficher dans la console la valeur d'humidité lue par le microcontrôleur.

Étape 1.4 : Vitesse du vent (anémomètre)​

Orientation​

Le vent est un phénomène météorologique produit par des mouvements de masses d'air. Il se caractérise par une direction et une vitesse. On utilise une girouette pour connaître la direction du vent et un anémomètre pour en mesurer la vitesse.

Conceptualisation​

Le projet consiste à construire un anémomètre pour mesurer la vitesse du vent. Cette donnée est difficile à acquérir de façon précise avec du matériel non professionnel : on calcule donc d'abord la vitesse tangentielle des coupelles, puis on étalonne l'appareil avec la mesure de la station météo avoisinante ou d'un anémomètre professionnel.

Pour réaliser cette activité et mesurer la vitesse du vent à l'aide d'un anémomètre, il faut comprendre le mouvement circulaire uniforme.

Débriefing​

On peut maintenant s'installer à l'extérieur avec le montage (anémomètre, carte programmable et ordinateur), dans un endroit dégagé (loin de bâtiments, arbres ou autres obstacles), et lancer le programme.

Pour améliorer la précision de cette mesure, il faut l'étalonner grâce à un anémomètre de référence en mettant devant une soufflerie à différentes distances ou intensités.

Étape 2 : Afficher les données collectées​

Orientation​

Les données s'affichent pour l'instant sur la console de l'ordinateur. Pour une station météo plus autonome, on propose de les afficher sur un écran relié directement au microcontrôleur.

Investigation​

Avec les activités précédentes, on sait effectuer plusieurs mesures directement liées à la météo et afficher un texte sur un écran LCD.

On peut donc afficher les mesures sur l'écran LCD (température, pression, vitesse du vent, humidité).

Débriefing​

On a maintenant un outil qui fournit des données météo (journalières ou hebdomadaires).

Étape 3 : Analyser les données​

Orientation​

Les mesures de la mini-station météo peuvent donner une information ponctuelle. Une autre approche (plus scientifique) consiste à analyser et comparer les données. Par exemple :

  • Y a-t-il une dépendance entre vitesse du vent et une zone de haute ou de basse pression ?
  • Que signifie le concept de température ressentie ?
  • Dans quelles conditions observe-t-on du brouillard ou un pic d'ozone ?

Conceptualisation​

Pour déterminer les paramètres qui influent sur le temps ou la météo, il faut collecter plusieurs mesures et regarder leur évolution au fil du temps pour éventuellement montrer leur influence sur les observations extérieures.

Investigation​

L'anémomètre mesure la vitesse des coupelles, qui n'est pas la vitesse du vent (à cause des frottements et de la forme arrondie qui est à l'encontre du mouvement). Afin de calibrer l'anémomètre, on peut utiliser un ventilateur comme référence. Un exemple de tableau de calibration :

Vitesse anémomètre (cm/s)Vitesse référence (cm/s)
00
106353
112383
119414
126422
134467
144492
155511
167561
183589
201628
223717
250731

Le rapport est en très bonne approximation constant et vaut 3 dans cet exemple. Pour cet anémomètre, il faut donc multiplier par 3 la vitesse mesurée pour obtenir la vitesse du vent.

Les autres mesures (pression, température et humidité) peuvent être représentées sous forme de données ou de graphiques. On peut y repérer certaines valeurs particulières, comme les valeurs extrêmes, et calculer la moyenne ou l'écart à la moyenne.

Débriefing​

La mini-station météo à microcontrôleur et l'anémomètre construits dans cette activité peuvent servir dans d'autres cadres :

  • Démarche purement expérimentale et observationnelle : mesurer la température toutes les heures et déterminer l'heure la plus chaude.
  • Mesurer la température et l'humidité à l'extérieur ou dans une serre et les comparer à différents moments de la journée.
  • Comparer la vitesse du vent à différents endroits.
  • Tester l'efficacité de l'isolation d'un bâtiment.

Programmation​

Les fiches techniques de programmation (câblage, code, extensions MakeCode) sont regroupées dans une fiche dédiée : Programmation : Solution météo.


Cette fiche fait partie du projet The Dexter Lab, financé par le programme Erasmus+. Contenu sous licence CC BY-SA 4.0.
