Atténuation sonore STM32

InformatiqueTechnologieSTM32 IoT NodeMicrophone intégréÉcran LCD I2CMakeCode

Projet	Durée	Difficulté	Âge
The Dexter Lab	45 min	Intermédiaire	12-16 ans

Matériel

• 1 carte programmable "STM32 IoT Node Board" (microphone intégré)
• 1 écran LCD I2C
• Des câbles de connexion
• 1 câble USB - micro B

---

De quoi parle-t-on ?

Cette fiche technique accompagne la ressource Atténuation du son par matériau. Elle explique comment lire l'intensité sonore (en dB) avec le microphone intégré à la carte STM32, puis comment afficher cette valeur en temps réel sur un écran LCD pour comparer plusieurs matériaux.

Objectifs d'apprentissage

• Lire une valeur de décibels avec le microphone intégré
• Afficher une valeur dynamique sur un écran LCD I2C
• Comparer l'atténuation sonore entre différents matériaux

---

Étape 1 : Mesurer l'intensité d'un son

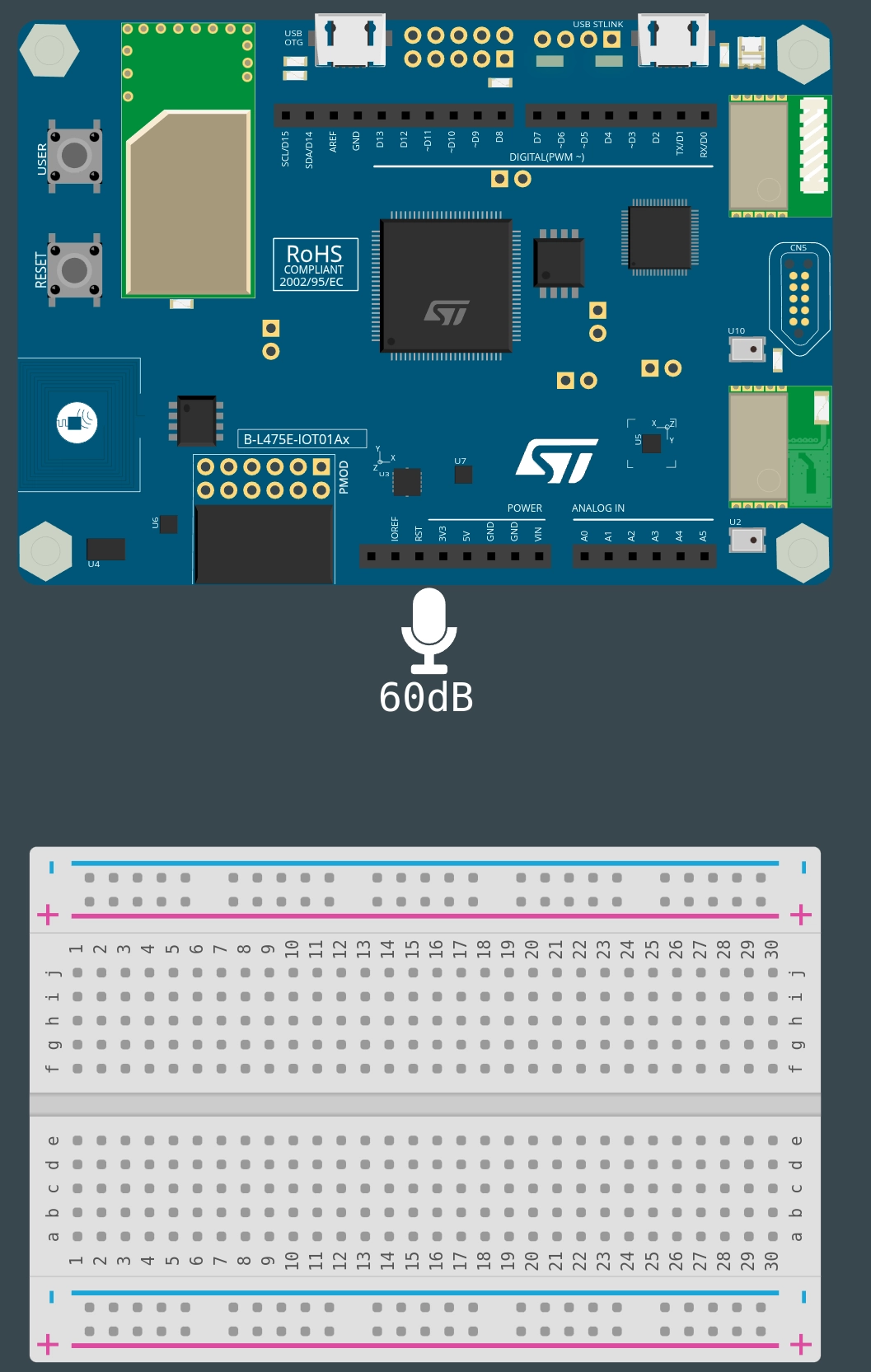

Nous utilisons le microphone intégré à la STM32 IoT Node Discovery, donc pas de branchement particulier. Installez l'extension serial.

Serial.attachToConsole()

forever(function(){
    Serial.writeValue("Decibel", input.decibel());
    pause(200)
})

---

Étape 2 : Afficher les données sur un écran

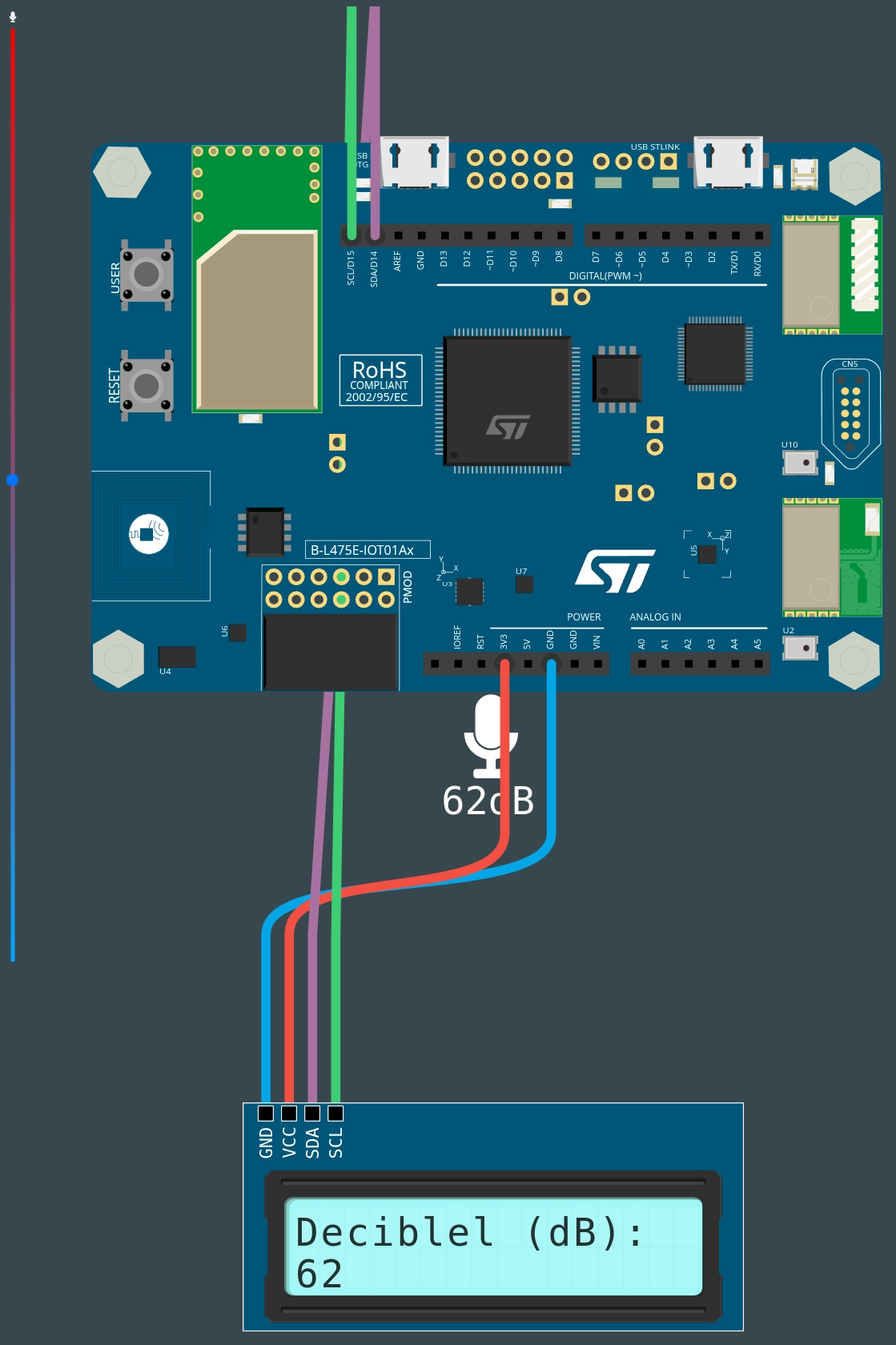

Câblage écran LCD I2C :

• Noir → GND (GND)
• Rouge → VCC (5V)
• Violet → SDA (D14)
• Vert → SCL (D15)

Installez l'extension lcd_i2c.

lcd_i2c.initScreen()
lcd_i2c.setCursor(0, 0);
lcd_i2c.ShowString("Decibel (dB):")

forever(function () {
    lcd_i2c.setCursor(0, 1);
    lcd_i2c.ShowNumber(input.decibel());
    lcd_i2c.ShowString("   ");
    pause(200)
})

---

Cette fiche fait partie du projet The Dexter Lab, financé par le programme Erasmus+. Contenu sous licence CC BY-SA 4.0.
