Étudier l'énergie de la lumière

PhysiqueSVTTechnologieCellule photovoltaïqueLED / moteur
ProjetDuréeDifficultéÂge
The Dexter Lab2-3 heuresDébutant10-14 ans

Problématique : Comment pouvons-nous récolter de l'énergie pour produire de l'électricité à partir de sources renouvelables ?

Matériel​

  • 1 LED, 1 ampoule ou 1 petit moteur
  • 1 petite cellule photovoltaïque
Télécharger la feuille de travail
L'énergie de la lumière

info

L'univers est composé de deux éléments distincts : la matière et la lumière. La matière, qui est quantifiable et possède une masse, est une substance tangible. Elle peut être sous ses formes habituelles observée, touchée et manipulée. En revanche, la lumière ne possède pas de masse, on ne peut pas la stocker, ni la toucher mais on peut la capter grâce à nos yeux. On sait depuis le début du vingtième siècle que la lumière possède à la fois les propriétés d'un corps et celle d'une onde. C'est cette découverte qui a conduit à l'apparition de la physique quantique. La lumière est composée de particules sans masse, les photons, responsables de sa propagation à travers l'espace.

Dans ce protocole, on va montrer avec des panneaux solaires que la lumière possède une énergie et qu'elle peut être transformée sous d'autres formes pour être réutilisée par l'homme.

Déroulé de l'activité​

Dans ce protocole, l'objectif est de comprendre le concept physique de l'énergie, ses formes et ses transformations. On pourrait fabriquer de nombreux dispositifs simples en connectant différents composants pour explorer et comprendre comment l'énergie peut se transformer d'une forme à une autre. Ce protocole étudie la question de recherche « la lumière a-t-elle de l'énergie ? ».

Le dispositif d'étude comportera une cellule photovoltaïque connectée à une LED ou à un petit moteur. La cellule photovoltaïque transformera l'énergie de la lumière en électricité, qui alimente ensuite la LED ou le moteur. Le montage montrera que la lumière est bien porteuse d'énergie. Ce sera l'occasion de discuter et de réfléchir aux défis du développement durable liés aux sources d'énergie durables et propres, en particulier l'ODD 7 (objectif de développement durable n° 7).

Un protocole TheDexterLab aborde des questions similaires à celui-ci autour des transformations de l'énergie. Il est disponible dans les ressources du projet et il est intitulé : "Les chutes d'eau et le vent ont-ils de l'énergie ?". Ces deux protocoles peuvent venir nourrir une séquence pédagogique autour des énergies renouvelables.

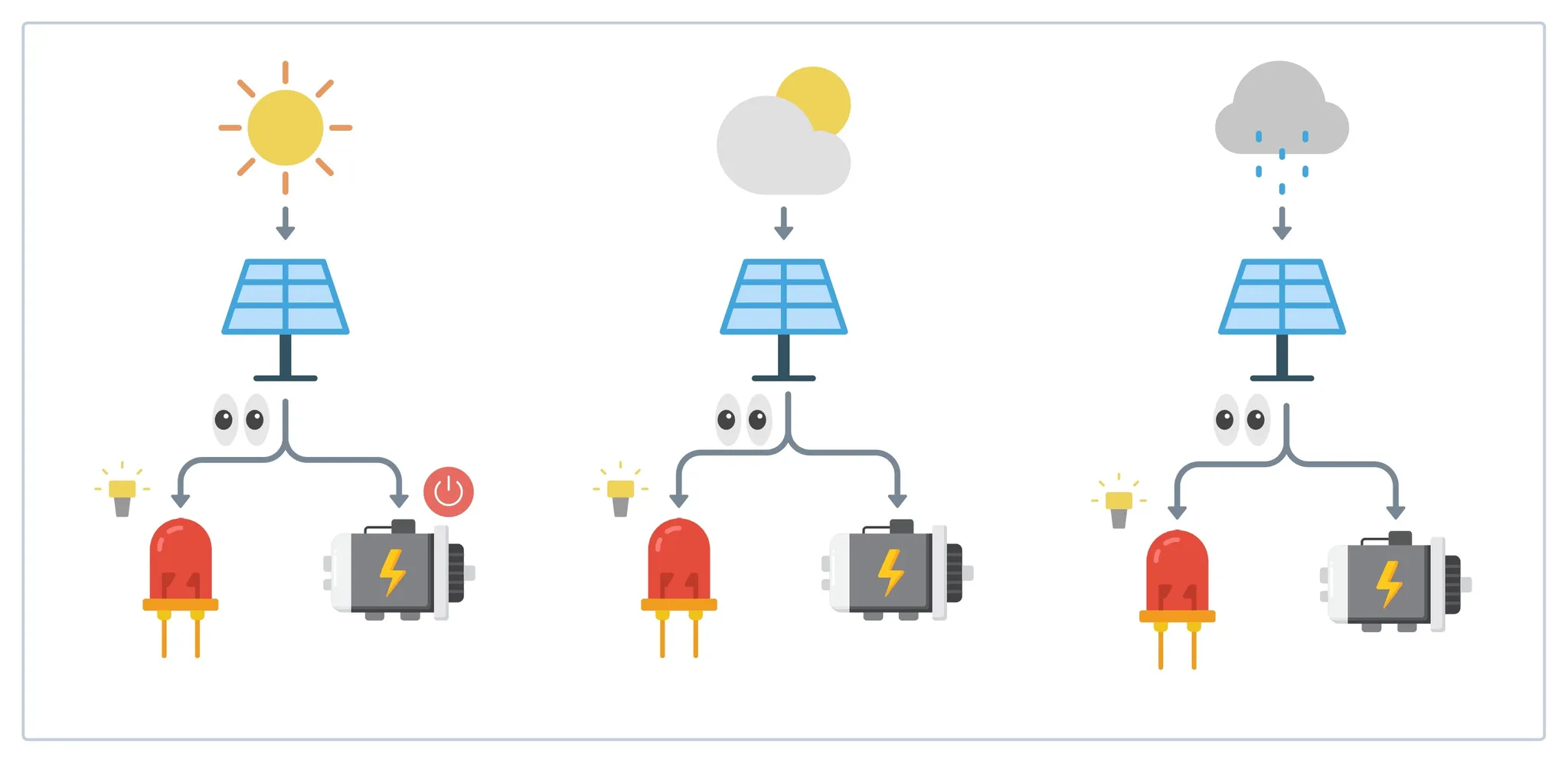

Schéma synthétique du protocole
Schéma synthétique du protocole

Compétences mobilisées​

Ce projet peut être relié à plusieurs compétences du programme scolaire, telles que :

  • En sciences physiques : l'énergie (formes et transferts), la lumière (sources et propagation), les circuits électriques simples, les dispositifs photovoltaïques, les sources d'énergie renouvelables
  • En sciences de la nature : les interactions avec le milieu physique et chimique, la production et l'utilisation d'énergie
  • En technologie : la compréhension et l'utilisation de dispositifs technologiques, la résolution de problèmes technologiques

Comme pour l'ensemble des ressources TheDexterLab, les compétences abordées peuvent être adaptées par l'enseignant en fonction de la discipline, du niveau scolaire des élèves et des objectifs d'apprentissage spécifiques.

Étape 1 : Collecter des données​

Orientation​

Pour démontrer que la lumière possède de l'énergie, il faut d'abord trouver un moyen de collecter son énergie, puis de la transférer pour alimenter un appareil. Un dispositif très simple suffit : une LED, une ampoule ou un petit moteur.

Conceptualisation​

Les piles stockent de l'énergie. Pour vérifier si une pile est bonne ou non, on la connecte de manière qu'elle alimente un moteur de jouet ou allume une LED. Si la pile ne contient plus d'énergie, le moteur ne tourne pas et la LED ne s'allume pas non plus.

On peut raisonner de la même manière avec la lumière. Si la lumière a de l'énergie et qu'on trouve un moyen de la collecter, on peut l'utiliser pour alimenter le moteur ou allumer une LED, comme avec la pile. Mais existe-t-il une preuve commune ou générale que la lumière possède de l'énergie ? Si oui, comment la collecter ?

Investigation​

On commence par se demander si la lumière a de l'énergie. La preuve la plus simple est de sortir par une journée ensoleillée. A-t-on plus chaud en restant à la lumière directe ou à l'ombre ? Cela démontre que la lumière transporte de l'énergie qui nous réchauffe.

Une fois cette preuve commune connue, on peut réfléchir à des moyens de collecter l'énergie de la lumière. La classe a-t-elle des idées ? Qui a déjà entendu parler des cellules solaires ou des panneaux photovoltaïques ?

Une cellule photovoltaïque est un dispositif qui recueille l'énergie de la lumière et la transforme en électricité. Ce processus s'appelle le phénomène photovoltaïque. Les cellules existent en plusieurs tailles : les plus petites peuvent alimenter de petits appareils, les plus grandes une maison entière. Cette activité utilise une petite cellule.

Connecter ensuite la cellule photovoltaïque à un moteur ou à une LED, et voir ce qui se passe. Le moteur tourne-t-il ? La LED s'allume-t-elle ? On peut comparer ce qui se passe à l'intérieur et à l'extérieur, dans la lumière solaire ambiante. Y a-t-il une différence ?

Débriefing​

Dans cette phase, on a appris que la lumière transporte de l'énergie, ce que peut montrer l'exemple de la chaleur ressentie en plein soleil, et qu'on peut collecter cette énergie lumineuse avec des cellules photovoltaïques, qui la transforment en électricité. Des cellules de tailles différentes peuvent alimenter différents types d'appareils, des plus petits aux plus grands. En connectant une cellule photovoltaïque à un moteur ou à une LED, on peut observer son fonctionnement dans différentes conditions de lumière.

Étape 2 : Afficher les données collectées​

Orientation​

À l'étape précédente, on a construit un circuit simple avec une cellule photovoltaïque et une LED ou un moteur pour démontrer que la lumière transporte de l'énergie. Cette étape étudie ce qui se passe dans différentes conditions de lumière.

Conceptualisation​

Les conditions de lumière à comparer sont par exemple le matin, midi ou l'après-midi, un temps nuageux ou ensoleillé. L'enquête est qualitative : on ne collecte pas de données numériques et on ne fait pas d'analyse quantitative. C'est une première étape pour voir si une différence apparaît lorsqu'on expose la cellule photovoltaïque à différentes conditions de lumière. Par exemple, quand le moteur tourne-t-il plus vite ?

Investigation​

À ce stade, décider quand mener l'enquête, par exemple toutes les 3 heures à partir de 9 heures du matin. Créer un tableau de trois colonnes : la première est « heure », la deuxième « conditions de lumière » et la troisième « observation ou commentaire ».

HeureConditions de lumièreObservation / Commentaire

Voici un exemple :

HeureConditions de lumièreObservation / Commentaire
9h00SoleilLe moteur tourne vite
12h00Partiellement nuageuxLe moteur tourne plus lentement
15h00Très nuageuxLe moteur ne tourne pas

Débriefing​

Dans cette phase, on a appris à organiser et à enregistrer dans un tableau les données collectées, qui servent à tirer des conclusions et à comprendre les phénomènes étudiés. Une enquête qualitative est un moyen d'essayer de répondre à une question de recherche précise. On a aussi appris à discuter des observations en classe et à en tirer des conclusions.

Étape 3 : Analyser les données​

Orientation​

À l'étape précédente, on a rempli un tableau d'observations : ce sont les données de l'enquête. Il s'agit maintenant d'en tirer des enseignements en essayant de répondre aux questions suivantes : les conditions de luminosité changent-elles au cours de la journée ? Cela affecte-t-il la quantité d'énergie qu'on peut obtenir ?

Conceptualisation​

L'analyse est qualitative : elle ne donne qu'une réponse approximative à une question de recherche. Des réponses plus précises demandent de collecter des données quantitatives et de les analyser, ce qui peut faire l'objet d'un projet de suivi.

Investigation​

Parcourir le tableau d'observations par jour et, pour chaque observation, essayer de répondre par oui/non/peut-être aux questions suivantes :

  • Les conditions de lumière changent-elles au cours de la journée ?
    • Oui
    • Non
    • Peut-être
  • Cela affecte-t-il la quantité d'énergie qu'on peut obtenir ?
    • Oui
    • Non
    • Peut-être

Écrire enfin les conclusions et en discuter en classe. Réfléchir aussi à l'ensemble du processus, du début du projet à sa fin. À ce stade, on peut également discuter des énergies renouvelables, telles que la lumière solaire, ainsi que des défis associés à la production, au stockage et à la consommation d'énergie, à la durabilité et à l'utilisation de sources renouvelables.

Débriefing​

Dans cette phase, on a appris à tirer des conclusions des données collectées en répondant à des questions précises sur les observations, et à en discuter en classe pour aborder de manière construite des sujets connexes, comme les énergies renouvelables et les défis qu'elles posent à la société.
