Mesure d'isolation micro:bit

InformatiqueTechnologieMicro:bit V2Capteur DHT22 / DHT11MakeCode
ProjetDuréeDifficultéÂge
SteamCity1-2 heuresIntermédiaire11-15 ans

Matériel​

  • 1 carte Micro:bit V2
  • 1 capteur DHT22 (ou DHT11) monté sur PCB
  • 1 câble micro-USB
  • 1 batterie externe (optionnelle)
  • Fils de connexion
  • Ordinateur ou tablette + MakeCode
Mesure d'isolation micro:bit

De quoi parle-t-on ?​

Cette fiche technique accompagne la ressource Insulation. Elle explique comment câbler un capteur DHT22/DHT11 à la Micro:bit et comment programmer la collecte régulière de température et d'humidité grâce à l'extension Datalogger, en vue d'étudier l'efficacité thermique de bâtiments.

Objectifs d'apprentissage​

  • Câbler un capteur DHT11/DHT22 (version PCB 3 broches ou 4 broches)
  • Installer les extensions Datalogger et DHT11/DHT22 dans MakeCode
  • Collecter et enregistrer température + humidité en continu
  • Exporter les données au format CSV pour analyse

Matériel nécessaire​

  • Carte Micro:bit V2 : inclut un écran LED (capteur de lumière), un capteur sonore et un capteur de température interne — environ 19 EUR par carte.
  • Câble micro-USB pour alimenter et programmer la carte.
  • Batterie externe (optionnelle) : boîtier de piles Micro:bit pour environ 2,20 EUR par unité.
  • Kit Micro:bit V2 (carte + câble + boîtier) : 21 EUR par kit, 177 EUR pour 10 kits.
  • Capteur DHT22 (ou DHT11) : le DHT22 offre une meilleure précision pour un coût légèrement plus élevé.
  • Ordinateur ou tablette + éditeur en ligne MakeCode.
Conseil

Il est recommandé de programmer entre 3 et 6 cartes Micro:bit afin de les répartir entre les élèves et de recueillir un plus grand volume de données. Avec une seule carte, il faudra soit allonger la collecte, soit la raccourcir à 3 jours par élève.

Étape 1 : Câbler le capteur DHT à la Micro:bit​

Il existe deux versions du DHT11/DHT22 :

  1. Sans carte PCB, 4 broches : il faut ajouter une résistance de rappel entre Vcc et Data (220 Ω à 10 kΩ sous 3,3 V). Alternative : activer la résistance pull-up interne via Broche > Plus > Régler le levier en broche (Micro:bit dispose de pull-up internes ~12–13 kΩ). La 3e broche depuis la gauche n'est pas utilisée.
  2. Montée sur PCB, 3 broches (recommandée) :
    • Vcc (+) sur 3,3 V ou 5 V
    • GND (−) sur GND
    • Data (OUT) sur une broche GPIO de la Micro:bit

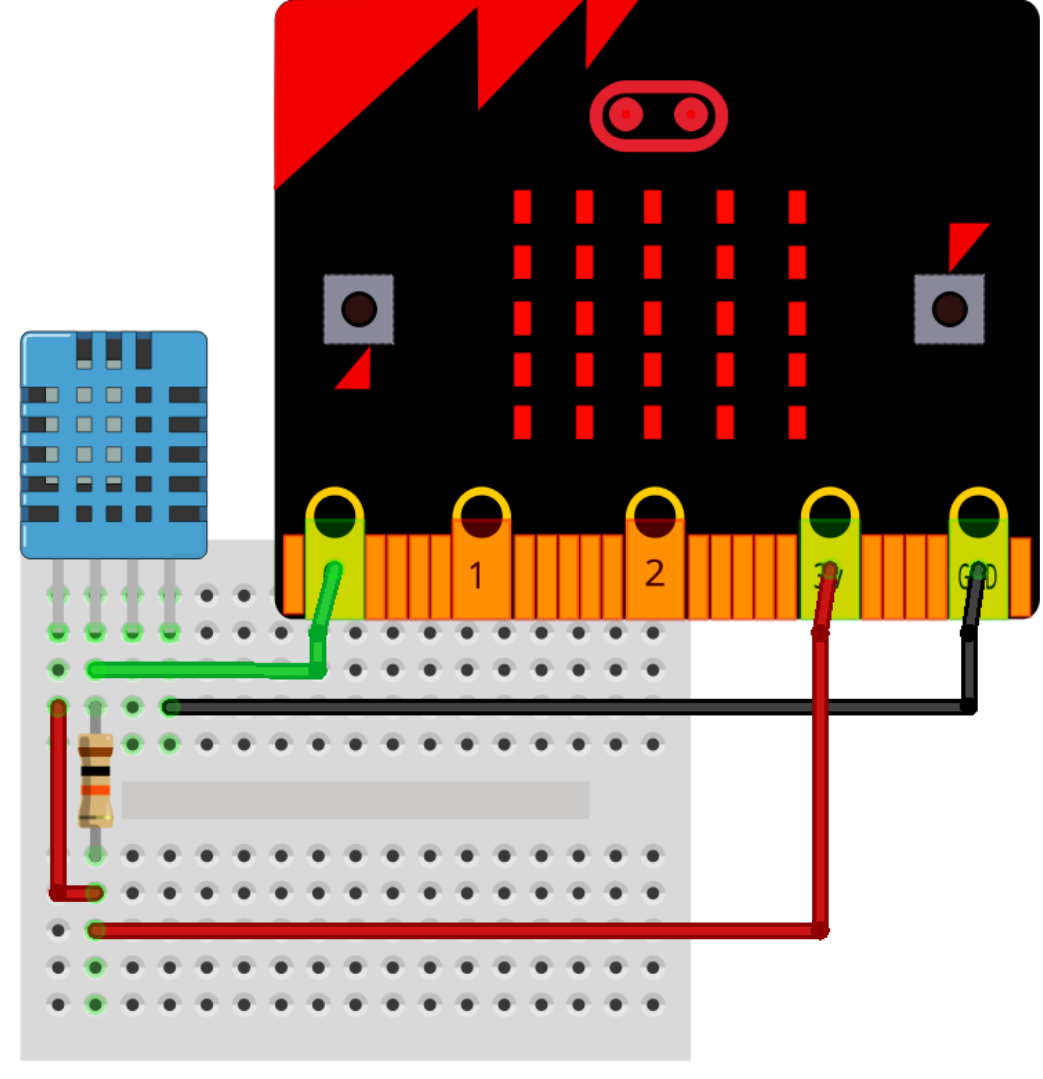

Câblage du capteur DHT
Câblage du capteur DHT à la Micro:bit

Étape 2 : Programmer la Micro:bit​

Branchez la carte à l'ordinateur via le câble micro-USB. Elle apparaît comme un lecteur « MICROBIT ».

Dans MakeCode, créez un nouveau projet. Cliquez sur EXTENSIONS et ajoutez :

  • l'extension Datalogger
  • l'extension DHT11/DHT22

Cliquez sur Télécharger pour générer le fichier .hex, puis copiez-le sur le lecteur MICROBIT. La carte redémarre et exécute le programme.

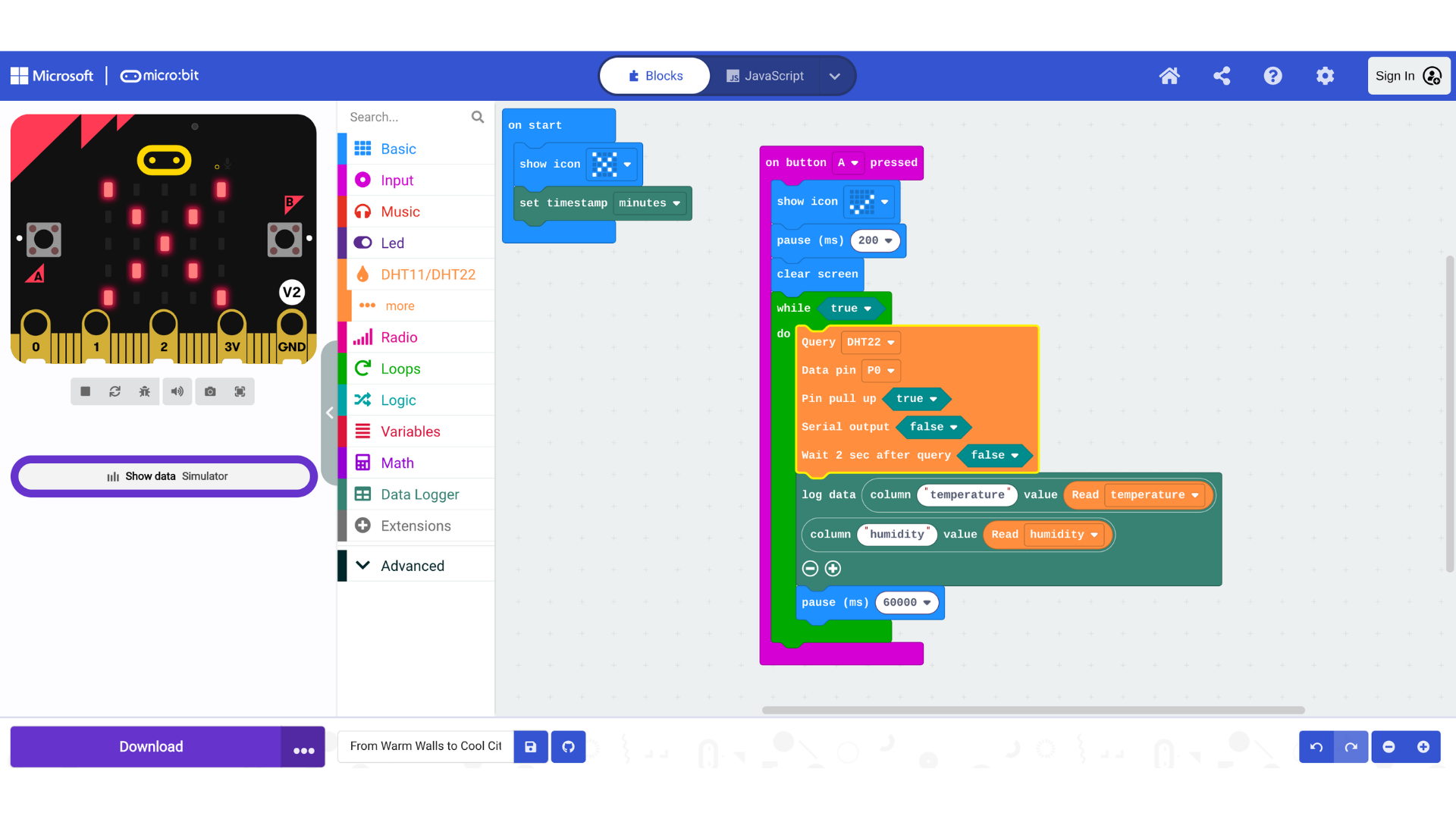

Programme - vue blocs
Programme — vue blocs

Étape 3 : Placer la Micro:bit et démarrer l'enregistrement​

Placez la carte à un endroit dégagé pour mesurer l'humidité et la température sans obstruction. Alimentez-la par ordinateur ou batterie externe. Le soir, appuyez sur le bouton A pour démarrer l'enregistrement.

Étape 4 : Récupérer les données​

Chaque matin, débranchez la Micro:bit pour arrêter la collecte. Connectez-la à l'ordinateur : le fichier MY_DATA.HTM est disponible sur le lecteur MICROBIT. Copiez-le sur l'ordinateur, renommez-le (ex. BOARD1_NAME_YYYY-MM-DD.HTM), puis supprimez l'original de la carte.

Répétez chaque jour. À la fin, centralisez tous les fichiers pour analyse.

Code​

input.onButtonPressed(Button.A, function () {
    basic.showIcon(IconNames.Yes)
    basic.pause(200)
    basic.clearScreen()
    while (true) {
        dht11_dht22.queryData(
            DHTtype.DHT22,
            DigitalPin.P0, true,
            false, false
        )
        datalogger.log(
            datalogger.createCV("temperature", dht11_dht22.readData(dataType.temperature)),
            datalogger.createCV("humidite", dht11_dht22.readData(dataType.humidity))
        )
        basic.pause(60000)
    }
})
basic.showIcon(IconNames.No)
datalogger.includeTimestamp(FlashLogTimeStampFormat.Minutes)

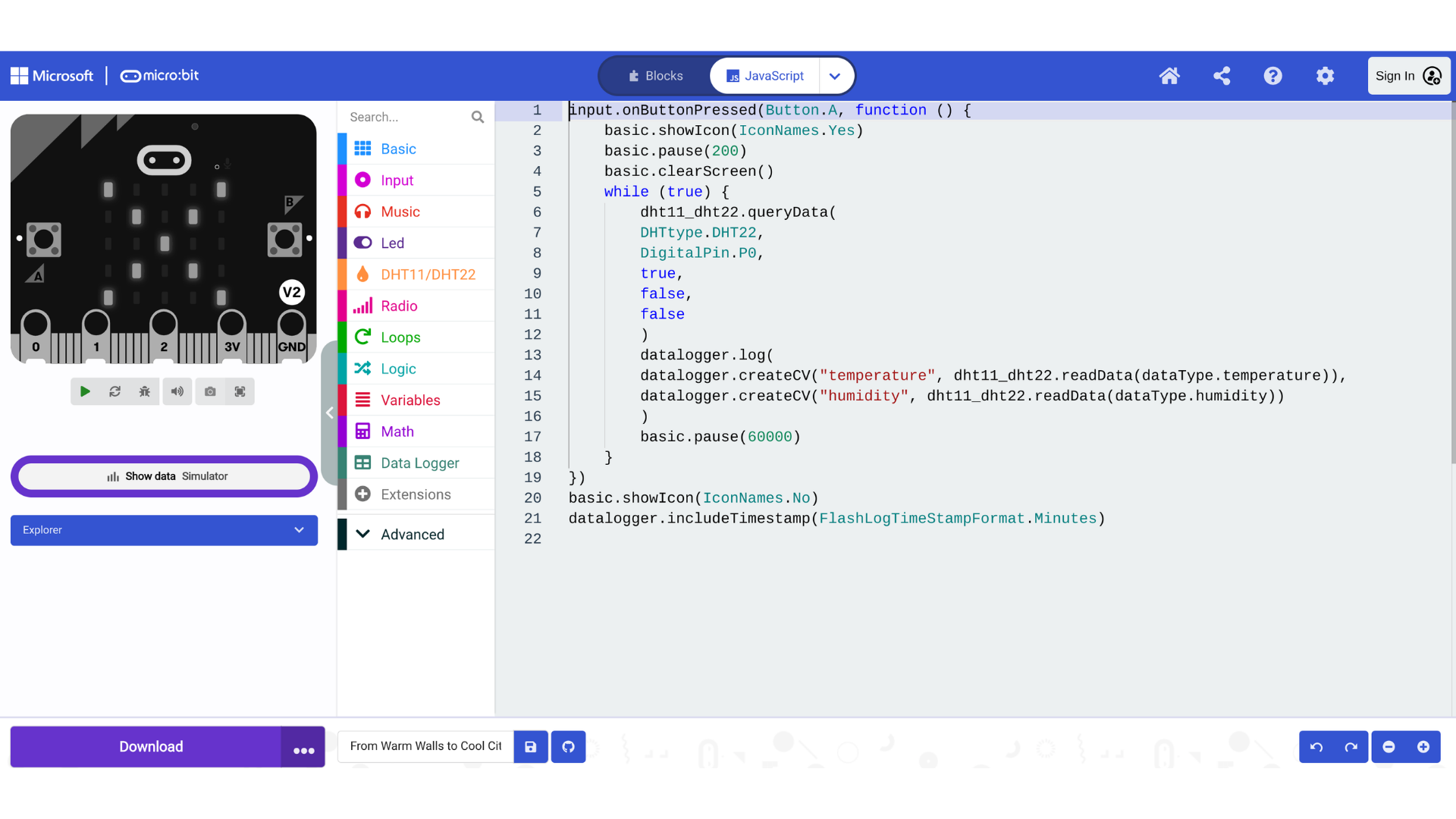

Programme - vue JavaScript
Programme — vue JavaScript

Comment cela fonctionne ?​

Ce programme mesure l'humidité et la température toutes les minutes (fréquence ajustable).

  • Bouton A : déclenche la collecte. L'icône « Yes » est affichée 200 ms puis l'écran est nettoyé.
  • Boucle infinie while (true) :
    • dht11_dht22.queryData(...) : interroge le capteur (respecter 1 s minimum entre requêtes pour DHT11, 2 s pour DHT22). En cas d'erreur de checksum, les relevés retournent -999.
    • datalogger.log(...) + createCV(...) enregistre température (°C) et humidité (%).
    • basic.pause(60000) : attend 1 minute.
  • Horodatage : datalogger.includeTimestamp(FlashLogTimeStampFormat.Minutes) ajoute un indicateur de temps en minutes.
  • Icône « No » : affichée avant l'appui pour indiquer que la carte attend l'utilisateur.

Un fichier .csv est un format texte tabulaire ; il s'ouvre dans Excel ou LibreOffice Calc via l'assistant d'importation (choix du délimiteur).

Cette fiche fait partie du projet SteamCity, financé par le programme Erasmus+. Contenu sous licence CC BY-SA 4.0.
