Réparer une porte de frigo en 3D
Présentation

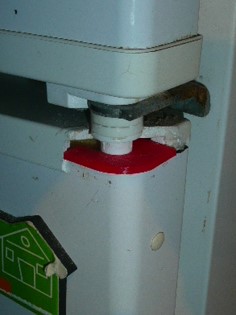

La charnière de la porte du frigo était cassée : le bout de plastique maintenant l'axe avait disparu, et l'axe reposait directement sur la tôle de la porte. Résultat : une porte bancale.
Conception
Il fallait une petite pièce en U capable de :
- bloquer l'axe à l'intérieur du U,
- se coincer dans la forme de la porte pour verrouiller l'ensemble,
- épouser l'arrondi de la porte grâce à une forme courbe,
- retenir la pièce grâce à un petit rebord en haut du U.

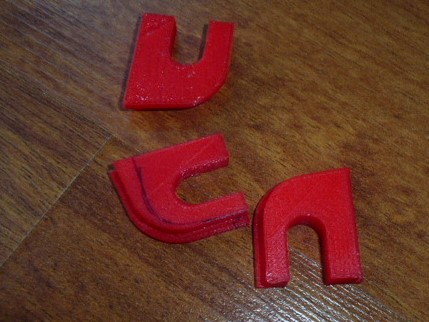

La pièce a été dessinée dans Fusion 360. Quatre essais ont été nécessaires pour obtenir les bonnes symétries et ajuster les dimensions.
Fabrication
- Modélisation : design dans Fusion 360, mesures prises directement sur la porte
- Tranchage : export STL puis préparation du G-code dans Cura
- Impression : Anet A8, PLA rouge (seule couleur disponible)
- Itérations : 4 impressions pour ajuster les cotes et corriger les symétries
Résultat
La porte fonctionne parfaitement.
Photos
Matériel et logiciels
- Imprimante : Anet A8
- CAO : Fusion 360
- Slicer : Cura
- Matière : PLA
