Poubelle basket
Présentation
Ce projet consiste à fabriquer une poubelle surmontée d'un panier de basket, en découpe laser. C'est avant tout un prétexte pour apprendre à utiliser la Trotec Speedy 400.

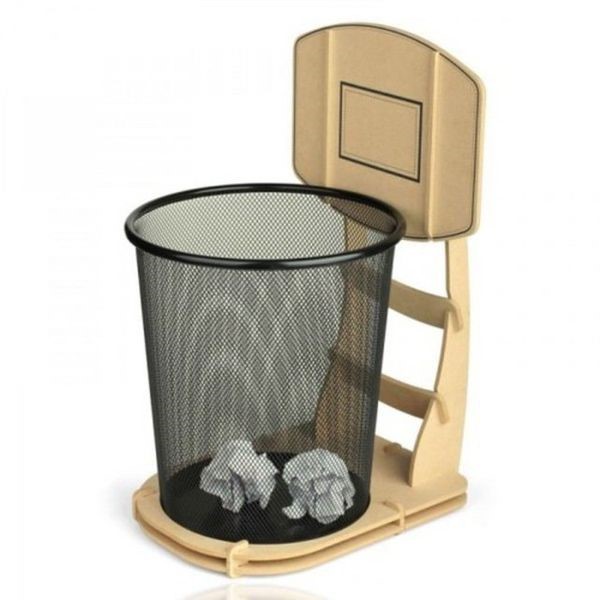

Un produit équivalent existe en version commerciale sur Aliexpress.
Matériel
- Planche de MDF 3 mm
- Poubelle (achetée sur Aliexpress)
Coût
- 1 à 2 € de bois (chutes de MDF en magasin de bricolage)
- 8 € pour la poubelle
Le modèle 3D est adaptable à n'importe quelle poubelle.
Logiciels
Modélisation 3D

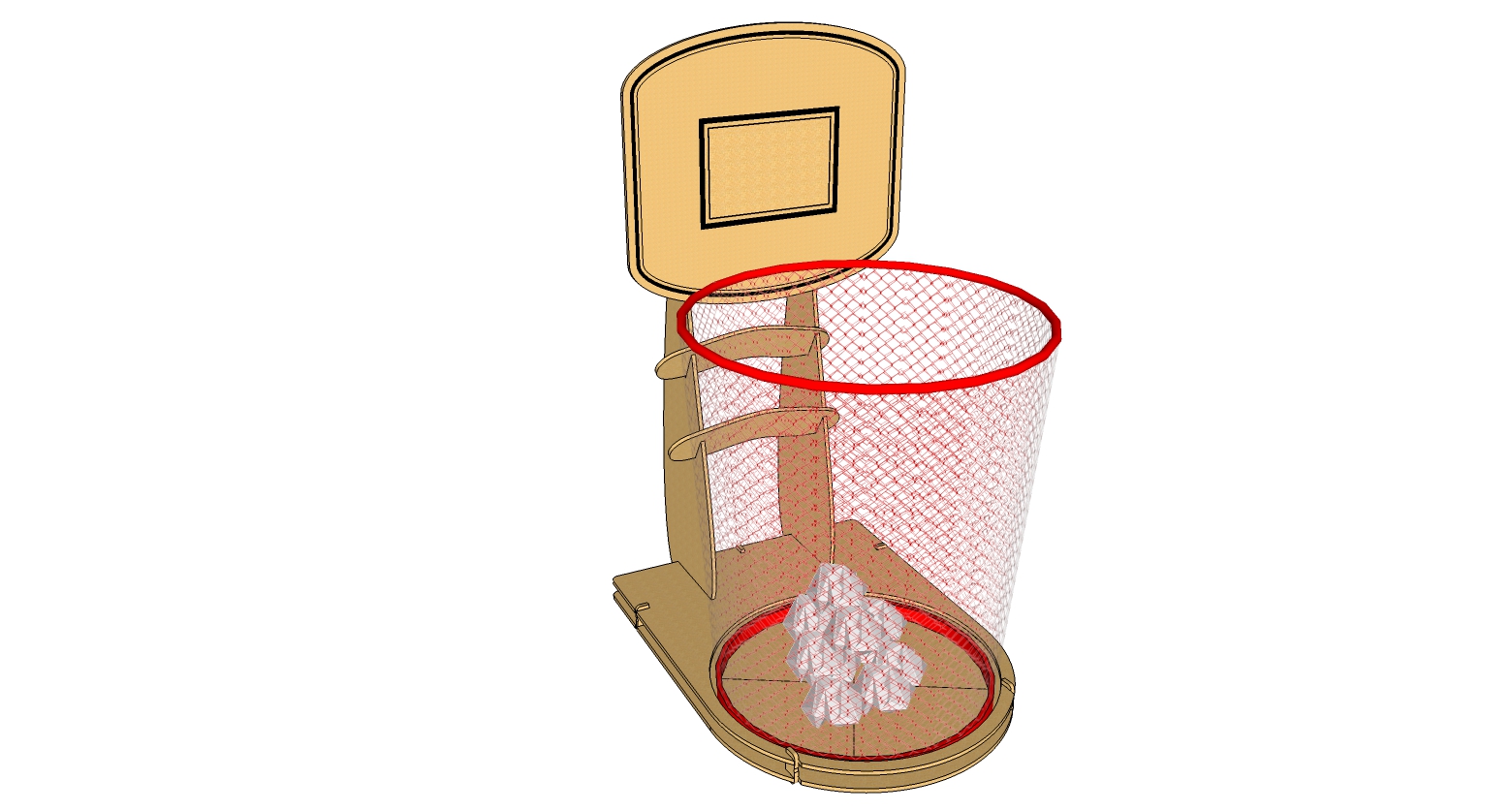

Toutes les pièces du panneau de basket ont été modélisées dans SketchUp, puis la structure a été aplanie pour l'export en 2D au format .eps.
Préparation 2D
N'importe quel logiciel de dessin vectoriel convient pour préparer le fichier de découpe : contours à découper en rouge, gravures en noir.
Fabrication
1. Préparation du fichier
Ouvrir le fichier .eps exporté dans un logiciel vectoriel (Inkscape, Illustrator, CorelDRAW). Les traits de découpe doivent être en rouge (ligne fine) et les zones de gravure en noir (remplissage).
2. Réglages de la découpe laser
Sur la Trotec Speedy 400, adapter puissance et vitesse au MDF 3 mm (typiquement P:60-80, V:1-2 pour la découpe). Réduire la puissance pour les éventuelles gravures décoratives.
3. Découpe
Placer la planche de MDF sur le plateau, faire la mise au point du laser, puis lancer la découpe. Vérifier que toutes les pièces sont bien détachées avant de retirer la planche.
4. Assemblage
Les pièces découpées s'emboîtent ou se collent à la colle à bois pour former le panneau de basket. Fixer l'ensemble sur la poubelle.

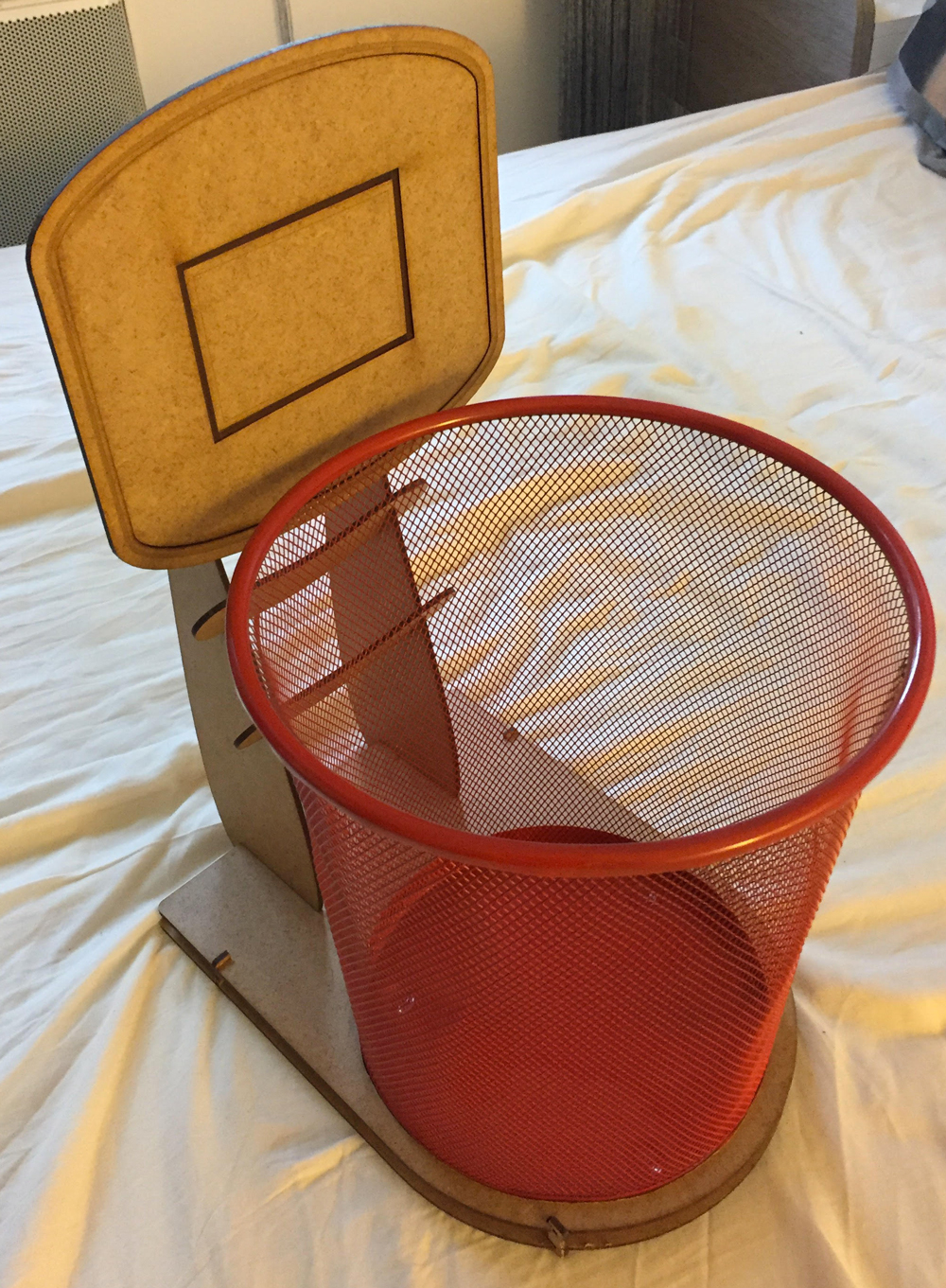

Résultat
