Faire clignoter une LED
| Projet | Durée | Difficulté | Âge |
|---|---|---|---|
| Let's STEAM | 15 minutes | Débutant | 11-15 ans |
Une version de cette activité portée sur la carte STeaMi en MicroPython est disponible dans le projet I-Novmicro : Faire clignoter une LED.
Matériel
- 1 carte programmable "STM32 IoT Node"
- 1 câble USB Micro-B
De quoi parle-t-on ?
Une LED est un composant électronique qui produit de la lumière lorsqu'elle est traversée par un courant. Elle peut être utilisée pour éclairer une pièce, ou pour indiquer quelque chose (un réservoir presque vide, une machine allumée, etc.). Les LED existent sous différentes formes et couleurs.
Objectifs d'apprentissage
- Programmer avec des blocs
- Apprendre les bases de MakeCode
- Utiliser la LED intégrée
Étape 1 - Construire
Dans cette activité de prise en main, vous allez aborder le concept de broche. Une broche est un fil physique connecté directement au microcontrôleur. L'état d'une broche donne des informations sur le passage ou non du courant dans celle-ci. Plus précisément :
- LOW signifie qu'il n'y a pas de courant
- HIGH signifie qu'il y a du courant.
Pour rendre le courant visible, on utilise un composant appelé LED (light-emitting diode) déjà disponible sur la carte, qui s'allumera lorsque le courant passera par la broche.
1. Connecter la carte à l'ordinateur
Avec votre câble USB, connectez la carte à votre ordinateur en utilisant le connecteur micro-USB ST-LINK (en bas à droite de la carte). Vous devriez voir un nouveau lecteur appelé DIS_L4IOT sur votre ordinateur. Ce lecteur est utilisé pour programmer la carte en copiant simplement un fichier binaire.
2. Ouvrir MakeCode
Allez dans l'éditeur MakeCode de Let's STEAM. Sur la page d'accueil, créez un nouveau projet en cliquant sur le bouton "Nouveau projet". Donnez à votre projet un nom plus expressif que "Sans titre" et lancez votre éditeur.
Ressource : makecode.lets-steam.eu
3. Organiser les blocs
Pour faire clignoter une LED avec l'éditeur de blocs, suivez les étapes ci-dessous.

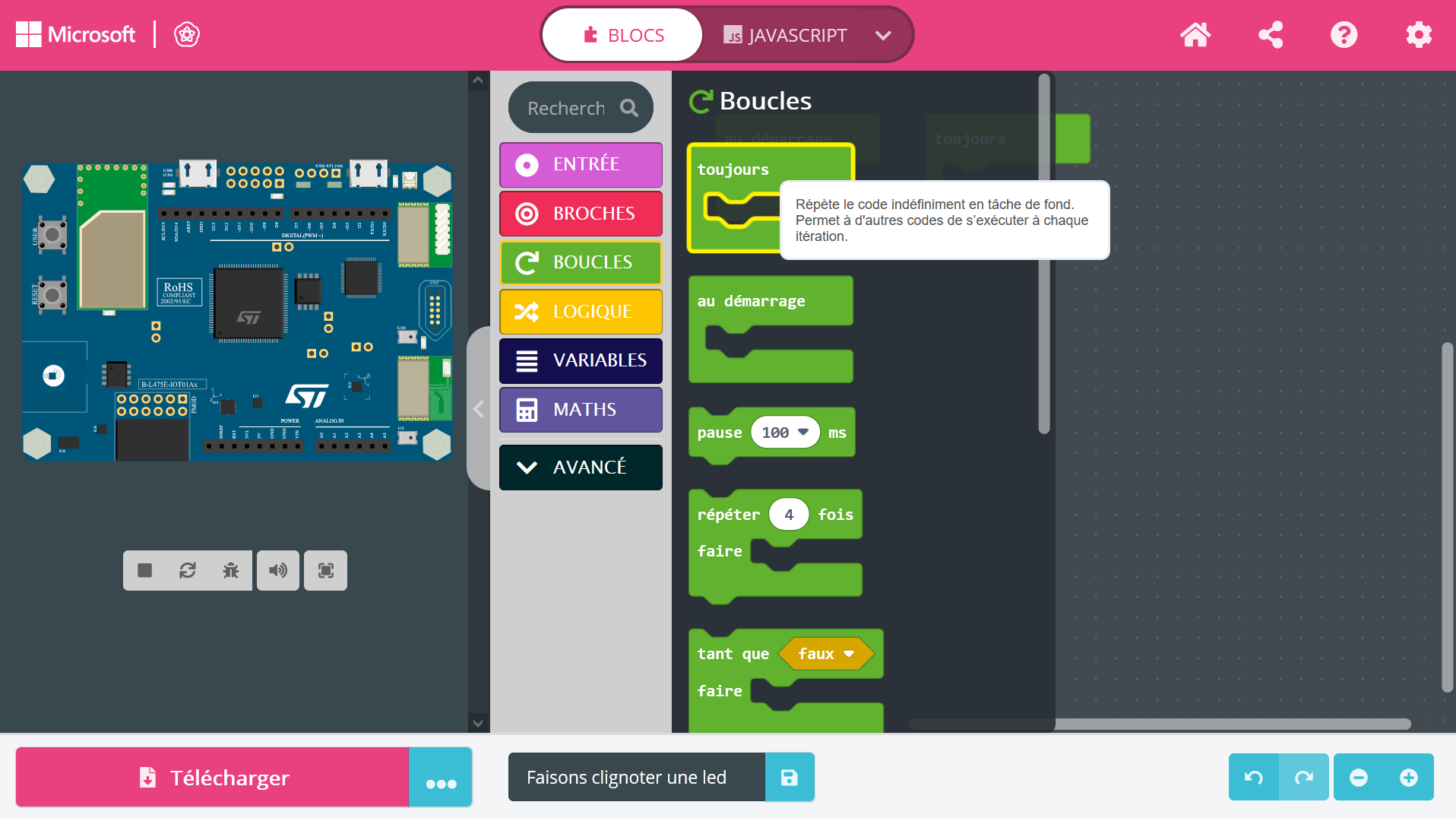

Ajouter une boucle infinie
Comme on veut que le programme fasse clignoter la LED indéfiniment, la première étape consiste à ajouter le bloc "toujours". Il est présent par défaut à l'ouverture de l'éditeur, mais vous pouvez également le trouver dans le sous-menu BOUCLES.

Allumer la LED

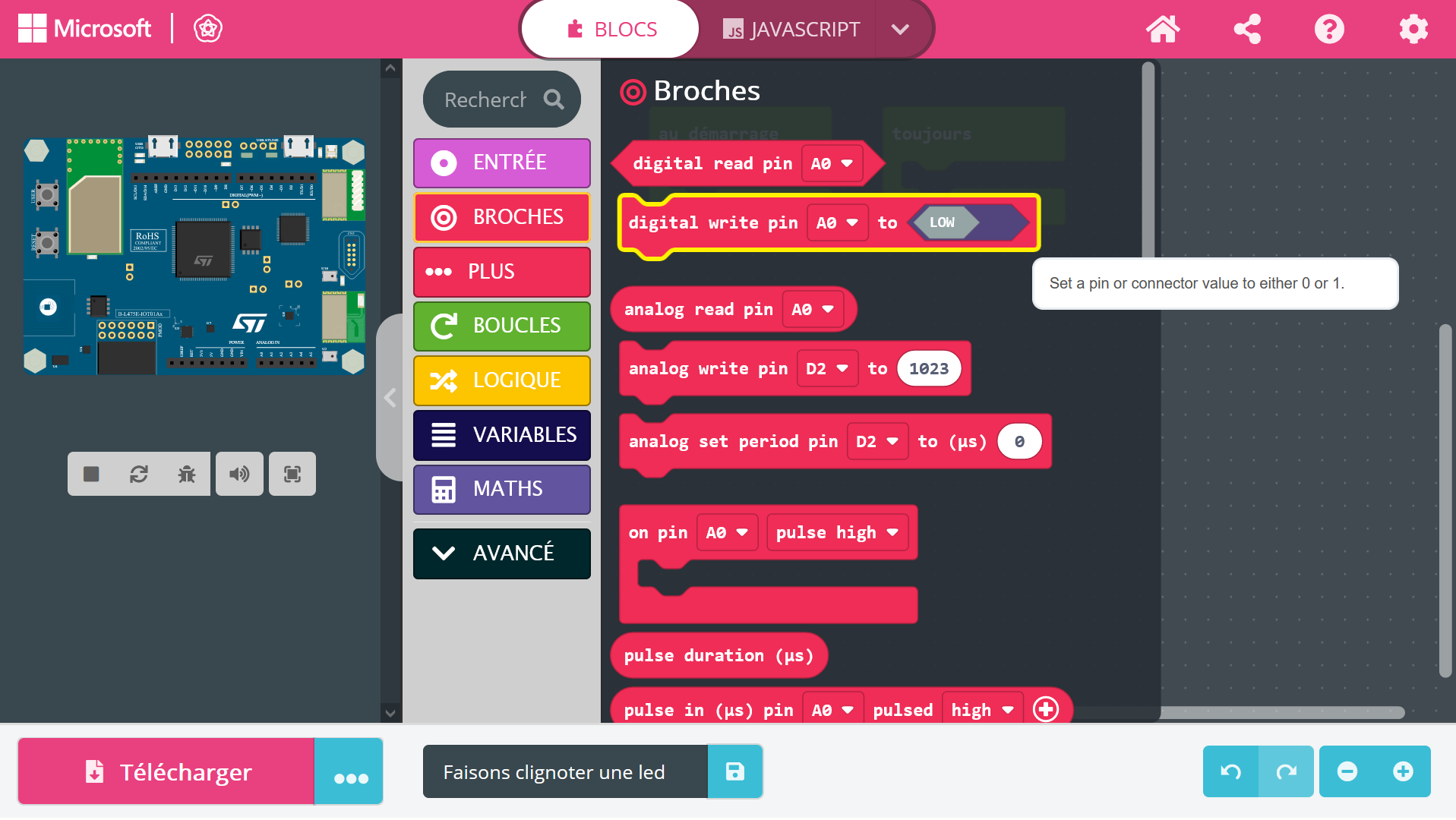

Contrôler une LED est une tâche simple car elle ne peut être qu'allumée (le courant la traverse) ou éteinte (le courant ne circule pas). Pour cela, il faut définir l'état de la broche (plus communément appelée pin) où la LED est connectée. Ici, mettre l'état de la broche sur HIGH allume la LED, et le mettre sur LOW l'éteint. Dans MakeCode, pour contrôler l'état d'une broche, sélectionnez le sous-menu BROCHES, puis faites glisser le bloc digital write à l'intérieur de la boucle toujours.

Créer le clignotement
Pour qu'on voie la LED clignoter, elle doit rester allumée puis éteinte pendant des durées similaires. Cela se fait en deux étapes :

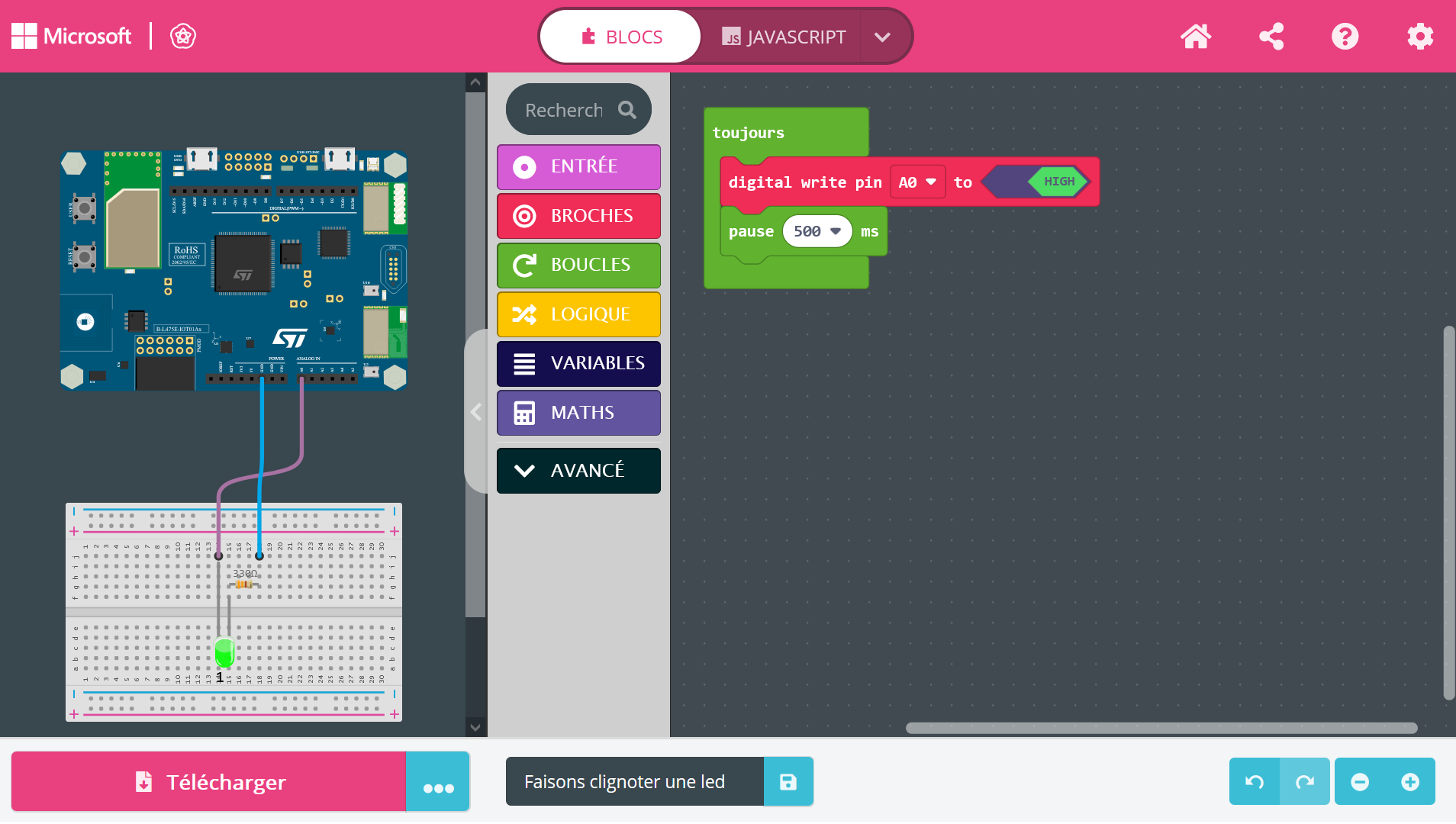

1) Créer une pause lorsque la LED est allumée pour voir la lumière : avant d'éteindre la LED, il faut attendre un petit temps, par exemple une demi-seconde (500 millisecondes), avec la lumière allumée. Pour ce faire, ajoutez le bloc pause (à l'intérieur du sous-menu BOUCLES), et définissez la valeur à 500 (pour 500 millisecondes).

Vous pouvez choisir une valeur dans la liste, ou saisir directement une valeur personnalisée.

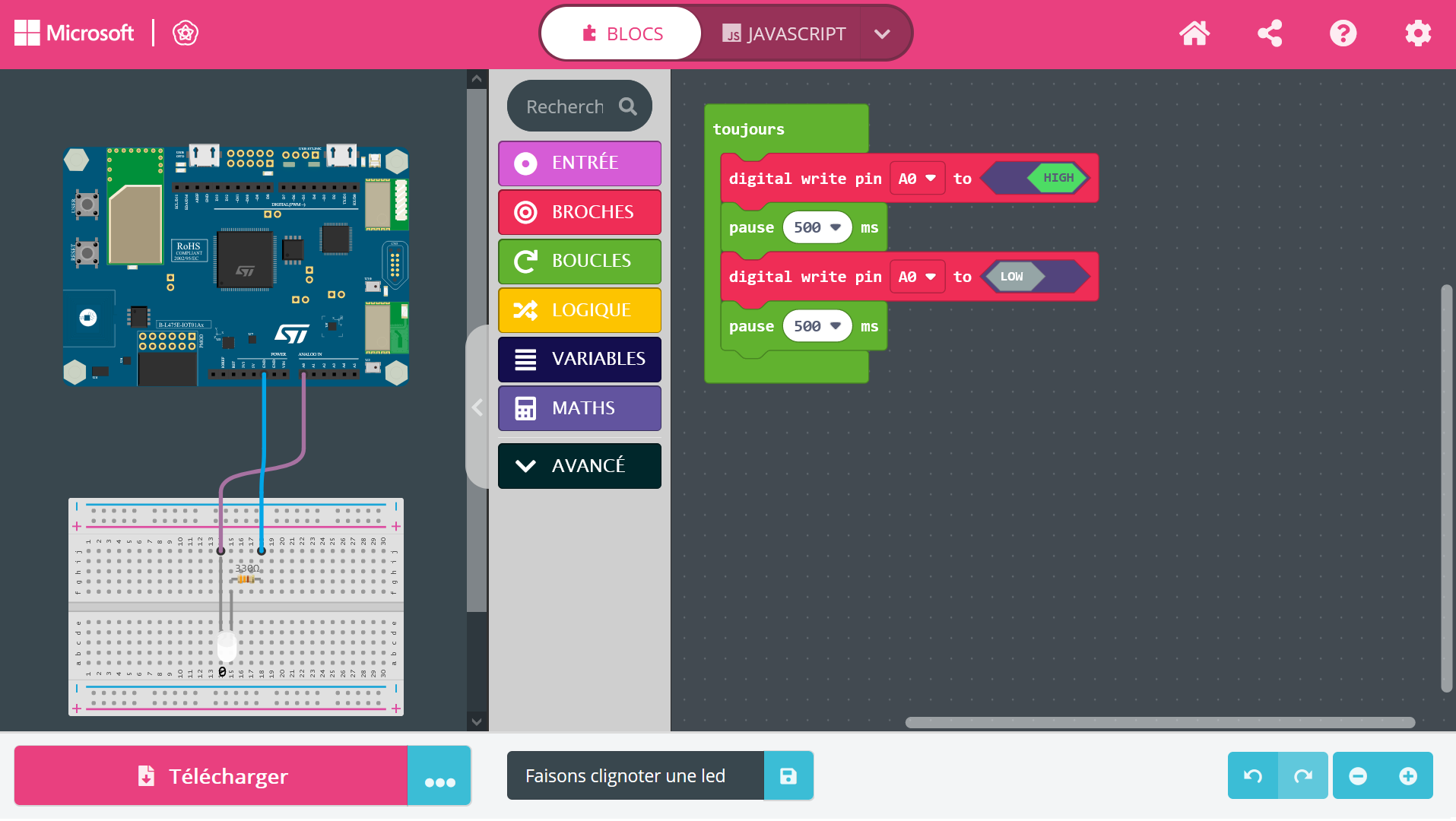

2) Éteindre la lumière pendant une durée similaire pour créer le clignotement : jusqu'à présent, vous avez fait la moitié du travail ! Ajoutez un autre bloc digital write et un autre bloc pause pour éteindre la LED et attendre à nouveau 500 ms. Avec la boucle infinie, on voit ce clignotement se répéter à l'infini.

Au lieu de choisir des blocs dans les sous-menus, vous pouvez cliquer avec le bouton droit de la souris sur un bloc et le "dupliquer".

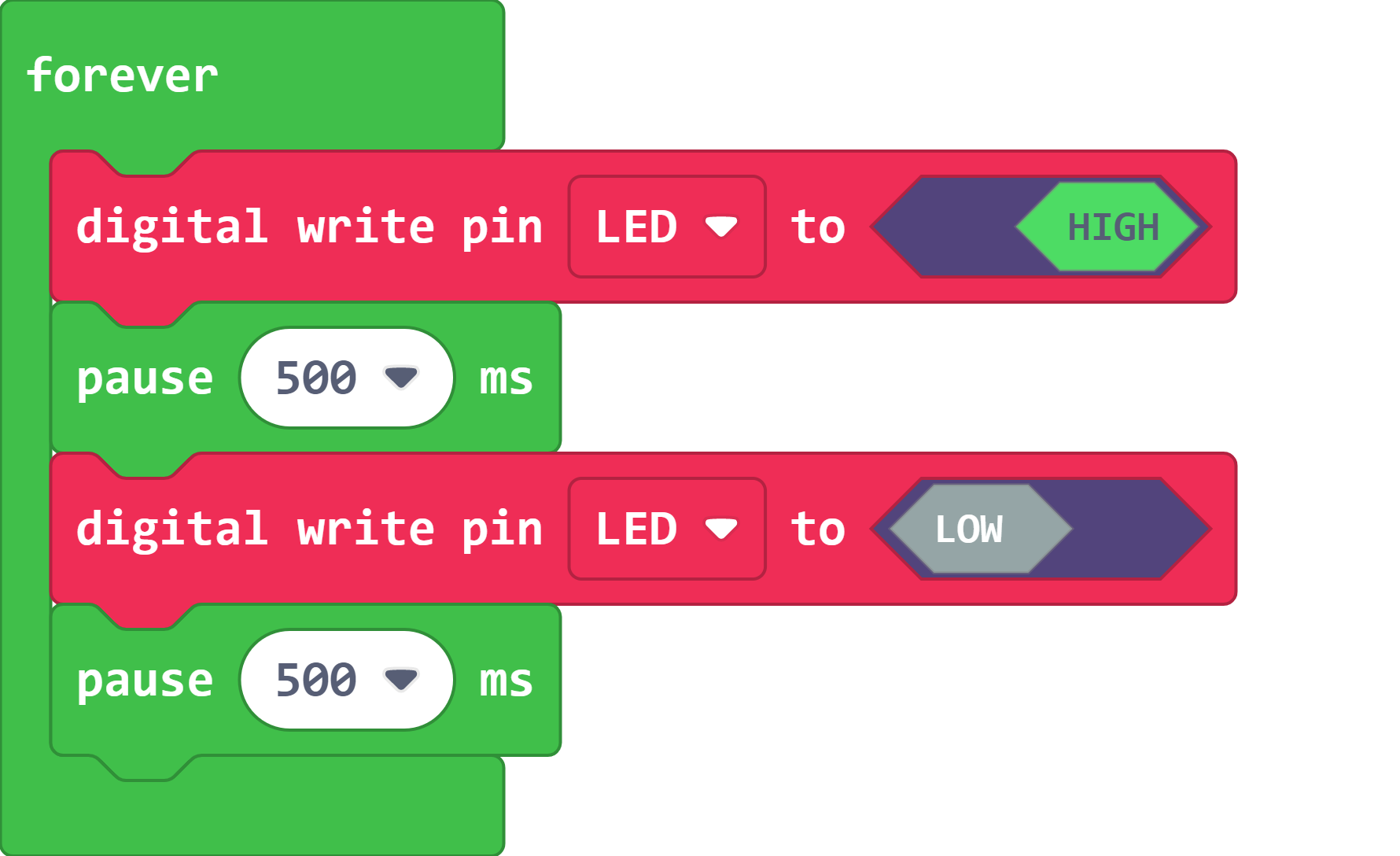

Grâce à cette activité facile, vous avez découvert comment créer un morceau de code en utilisant la programmation par blocs. Vous pouvez jeter un coup d'oeil à l'éditeur JavaScript pour voir le code généré tel qu'il est indiqué dans la section "Programmer" ci-dessous. Dans les prochaines fiches d'activité, vous pouvez copier/coller directement dans l'éditeur JavaScript de MakeCode le code fourni pour voir le résultat en blocs.
4. Programmer la carte
Si ce n'est pas déjà fait, pensez à donner un nom à votre projet et cliquez sur le bouton "Télécharger". Copiez le fichier binaire sur le lecteur DIS_L4IOT et attendez que la carte finisse de clignoter. Votre premier programme est maintenant en cours d'exécution et la LED intégrée devrait clignoter !
5. Exécuter, modifier, s'amuser
Votre programme s'exécutera automatiquement chaque fois que vous le sauvegarderez ou que vous réinitialiserez votre carte (en appuyant sur le bouton RESET). Essayez de comprendre le code et commencez à le modifier en changeant la période entre deux clignotements. Vous pouvez aussi essayer de faire clignoter la LED à différents rythmes ou de faire un SOS visuel en morse.
Ressource : https://en.wikipedia.org/wiki/SOS
Étape 2 - Programmer

forever(function () {
pins.LED.digitalWrite(true)
pause(500)
pins.LED.digitalWrite(false)
pause(500)
})
Fonctionnement du programme
Voici la traduction en JavaScript du programme en blocs. Les mots-clés sont un peu différents : la fonction digitalWrite prend un paramètre booléen (true ou false). La traduction est facile : true signifie HIGH et false signifie LOW.
Étape 3 - Améliorer
Tentez de créer un feu de signalisation ferroviaire en utilisant l'autre LED intégrée appelée LED2.
Aller plus loin
-
Diode électroluminescente : apprenez-en plus sur l'histoire des LED, les principes physiques qui les sous-tendent, les typologies et les couleurs. https://en.wikipedia.org/wiki/Light-emitting_diode
-
Derrière MakeCode - LED sur micro:bit : comment les LED fonctionnent-elles sur la carte micro:bit ? Apprenez tout cela avec Shawn Hymel (en anglais). https://www.youtube.com/watch?v=qqBmvHD5bCw
-
Courant et tension - Bases de l'électricité : tutoriel à destination des débutants en électronique pour explorer le courant, la tension, leur différence et leur fonctionnement. https://www.codrey.com/dc-circuits/current-and-voltage/
-
Boucles : apprenez-en plus sur les boucles dans MakeCode. https://www.youtube.com/watch?v=wxds6MAtUQ0
Cette fiche fait partie du projet Let's STEAM, financé par le programme Erasmus+. Contenu sous licence CC BY-SA 4.0.
