Thonny : Prise en main de MicroPython sur la STeaMi

InformatiqueTechnologieSciencesSteaMiMicroPythonThonny

Projet	Durée	Difficulté	Âge	Logiciel STeaMi testé
I-Novmicro #2	40 min	Débutant	11-99 ans	0.23.1

Matériel et Montage

1 carte STeaMi
1 câble USB de données (micro-USB pour la STeaMi V1, USB-C pour la STeaMi V2). Attention : un câble qui ne sert qu'à charger un téléphone ne fonctionnera pas.
1 ordinateur sous Windows, macOS ou Linux
Thonny installé (version 4.x ou supérieure)
Le programme MicroPython STeaMi .hex (dernière release)

De quoi parle-t-on ?

Programmer une carte microcontrôleur peut sembler intimidant : plusieurs logiciels à installer, environnement à configurer, code à envoyer vers la carte… Thonny est un éditeur Python conçu pour l'apprentissage qui simplifie cette mise en route. Couplé à MicroPython : une version de Python adaptée aux cartes électroniques, une fois installé sur la STeaMi, il offre un environnement gratuit et hors-ligne où l'on peut écrire du code, le tester en direct dans le REPL (une fenêtre de dialogue où l'on tape une instruction et la carte y répond immédiatement), et déboguer pas-à-pas.

Cette fiche met en place tout l'environnement de travail : installation de Thonny, installation de MicroPython sur la carte, configuration de la communication entre Thonny et la carte, et écriture d'un premier programme qui pilote la LED RGB de la STeaMi avec ses boutons A et B. À privilégier en salle informatique avec postes fixes ; pour des postes verrouillés ou en mobilité, préférer Vittascience (en ligne).

Objectifs d'apprentissage

Installer Thonny et le configurer pour communiquer avec une carte MicroPython
Comprendre le rôle du programme MicroPython et savoir l'installer sur la STeaMi
Écrire et exécuter un premier programme MicroPython qui interagit avec le matériel (LED, boutons)
Découvrir le REPL pour tester du code en direct sans créer de fichier
Identifier la différence entre exécution temporaire (Run) et programme persistant (main.py)

Étape 1 : Construire

Ici, "construire" veut dire mettre en place l'environnement logiciel : installer Thonny, installer MicroPython sur la carte, et configurer la communication entre les deux.

Installer Thonny

Windows / macOS : télécharger l'installeur sur thonny.org, lancer le fichier, suivre l'assistant. Ouvrir Thonny depuis le menu Démarrer ou le Launchpad.

Linux (Debian / Ubuntu) :

# Via les dépôts de la distribution (recommandé pour un public débutant)
sudo apt install thonny

# Ou via pipx pour avoir la dernière version
# (pipx doit être installé au préalable :
#  sudo apt install pipx && pipx ensurepath)
pipx install thonny

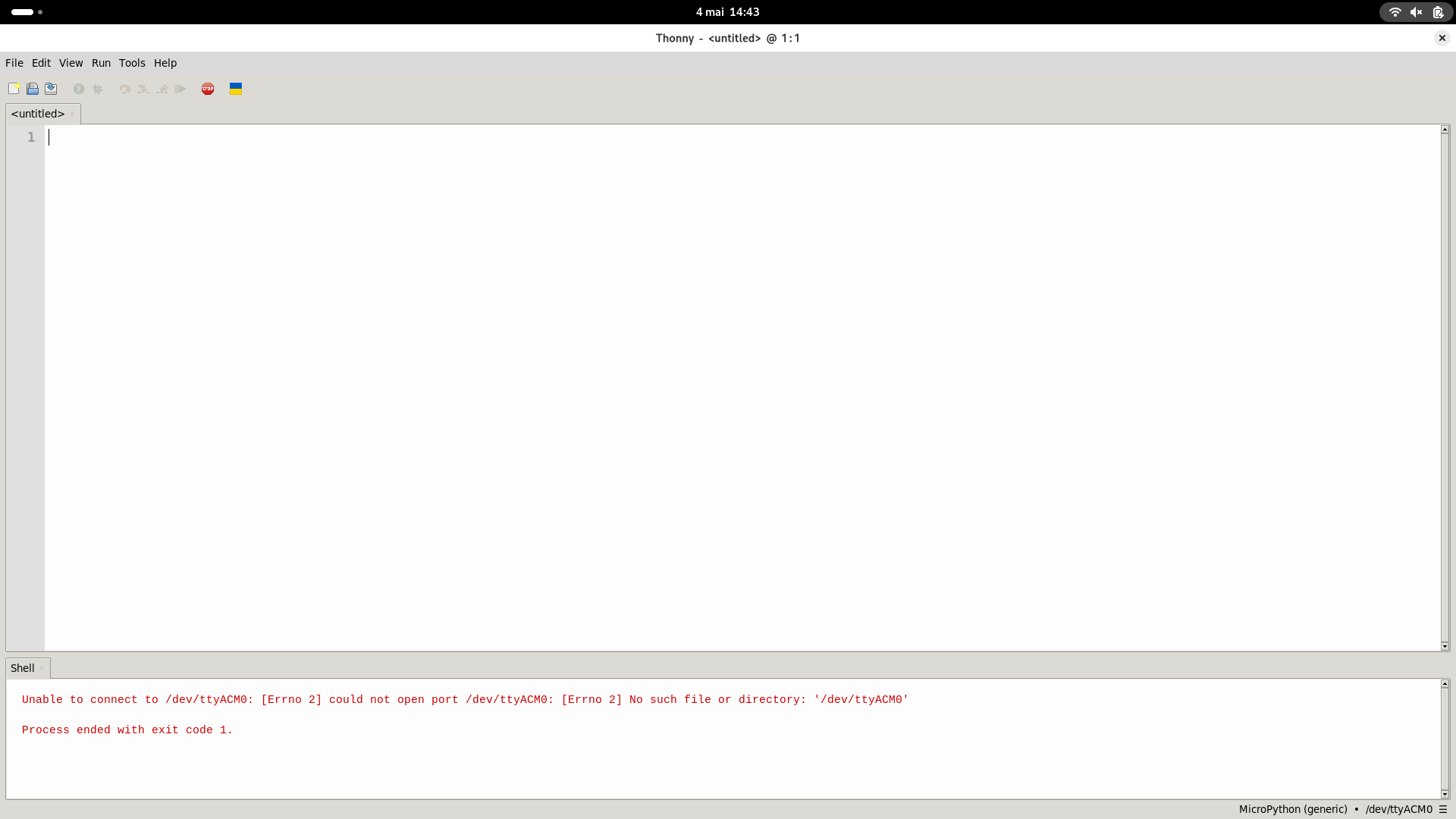

Fenêtre principale de Thonny au premier démarrage — Thonny au premier lancement : éditeur en haut, panneau Shell (REPL) en bas.

Installer MicroPython sur la STeaMi

:::info Étape éventuellement déjà faite

Une STeaMi sortie d'usine est en général livrée avec MicroPython déjà installé. Si après l'étape suivante (Configurer Thonny pour la STeaMi) le prompt >>> apparaît dans le Shell de Thonny, cette étape d'installation est déjà faite : passez directement à la section suivante.

:::

Grâce à un mode "clé USB" préinstallé en usine, la STeaMi se présente comme une clé USB : installer MicroPython revient à un simple glisser-déposer.

Brancher la STeaMi en USB (câble de données, pas un câble de charge seul).
La carte apparaît comme un disque amovible nommé STEAMI.
Télécharger le fichier steami-micropython-firmware-vX.Y.Z.hex depuis les releases. Attention : ne pas confondre avec steami-daplink-firmware-...hex, qui est un autre fichier sans rapport avec MicroPython.
Glisser-déposer le .hex sur le disque STEAMI.
La LED de statut clignote pendant l'écriture (~5 à 15 s), puis la carte redémarre avec MicroPython. Ne pas débrancher la carte pendant le clignotement : attendre la fin du redémarrage.

Câble incompatible

Si le disque STEAMI n'apparaît pas, le premier réflexe est de changer de câble : un câble qui ne transporte que l'alimentation ne suffit pas, il faut un câble de données.

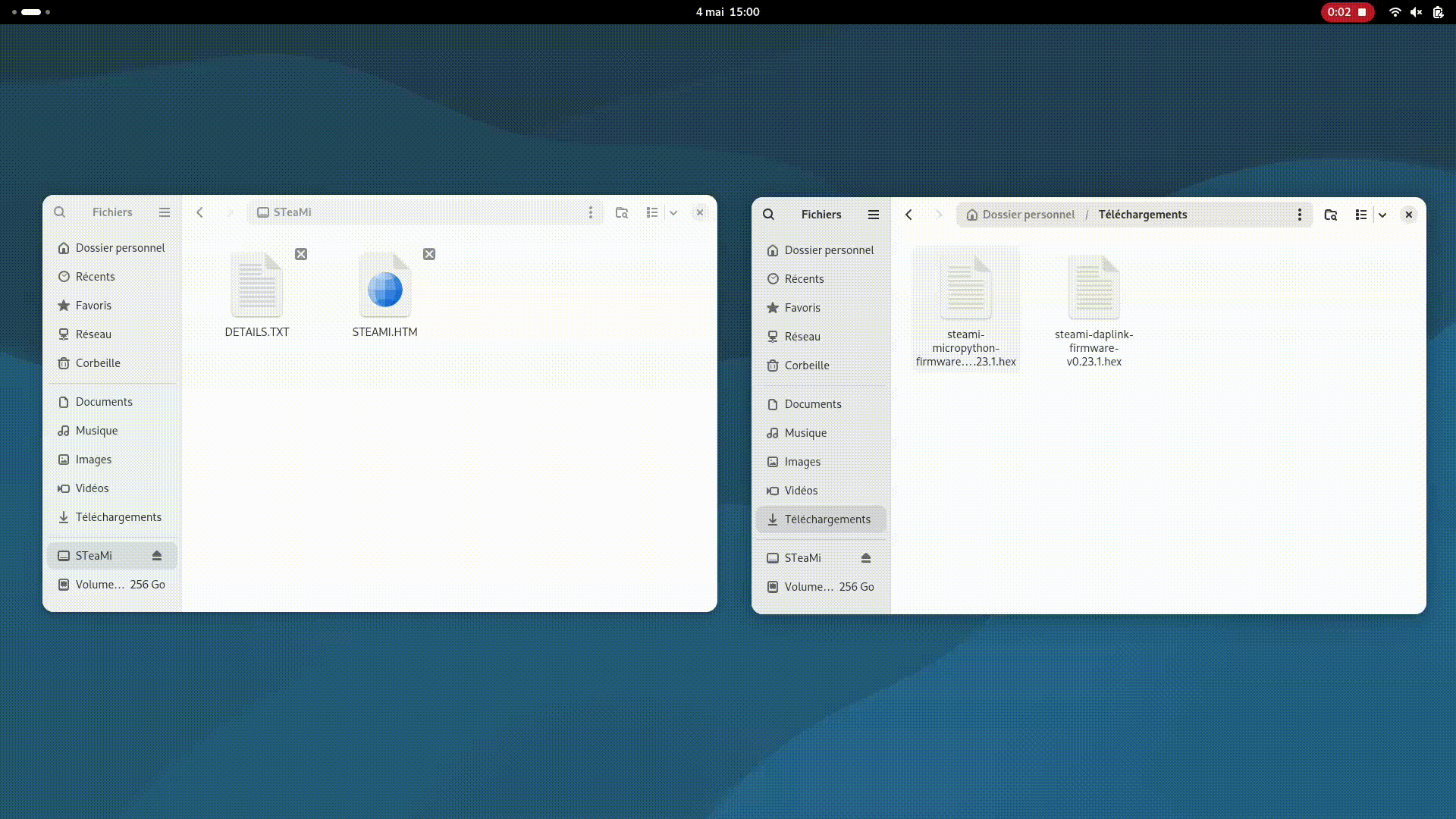

Animation : glisser-déposer du fichier .hex sur le disque STEAMI — Glisser-déposer du fichier .hex sur le disque STEAMI : la carte se reprogramme.

Configurer Thonny pour la STeaMi

Si Thonny démarre en anglais : Tools → Options → onglet General → Language: Français, puis redémarrer Thonny. La suite utilise les libellés français.

Ouvrir Thonny.
Outils → Options… → onglet Interpréteur.
Liste Quel interpréteur ou appareil utiliser : choisir MicroPython (generic).
Port : sélectionner celui de la STeaMi.
- Linux : /dev/ttyACM0
- macOS : /dev/cu.usbmodemXXXX
- Windows : COM3, COM4…
Cliquer OK.

Identifier le bon port

Windows : si plusieurs ports COM apparaissent, ouvrir le Gestionnaire de périphériques (clic droit sur le menu Démarrer), section Ports (COM et LPT). Brancher/débrancher la STeaMi pour repérer celui qui apparaît et disparaît.
Linux : en cas d'erreur Permission denied sur le port série, ajouter l'utilisateur au groupe dialout avec la commande ci-dessous, puis se déconnecter / se reconnecter (ou redémarrer la session) pour que le changement prenne effet.

sudo usermod -aG dialout $USER

Le panneau Shell affiche alors :

MicroPython v1.XX.X on YYYY-MM-DD; STeaMi with STM32WB55RG
Type "help()" for more information.
>>>

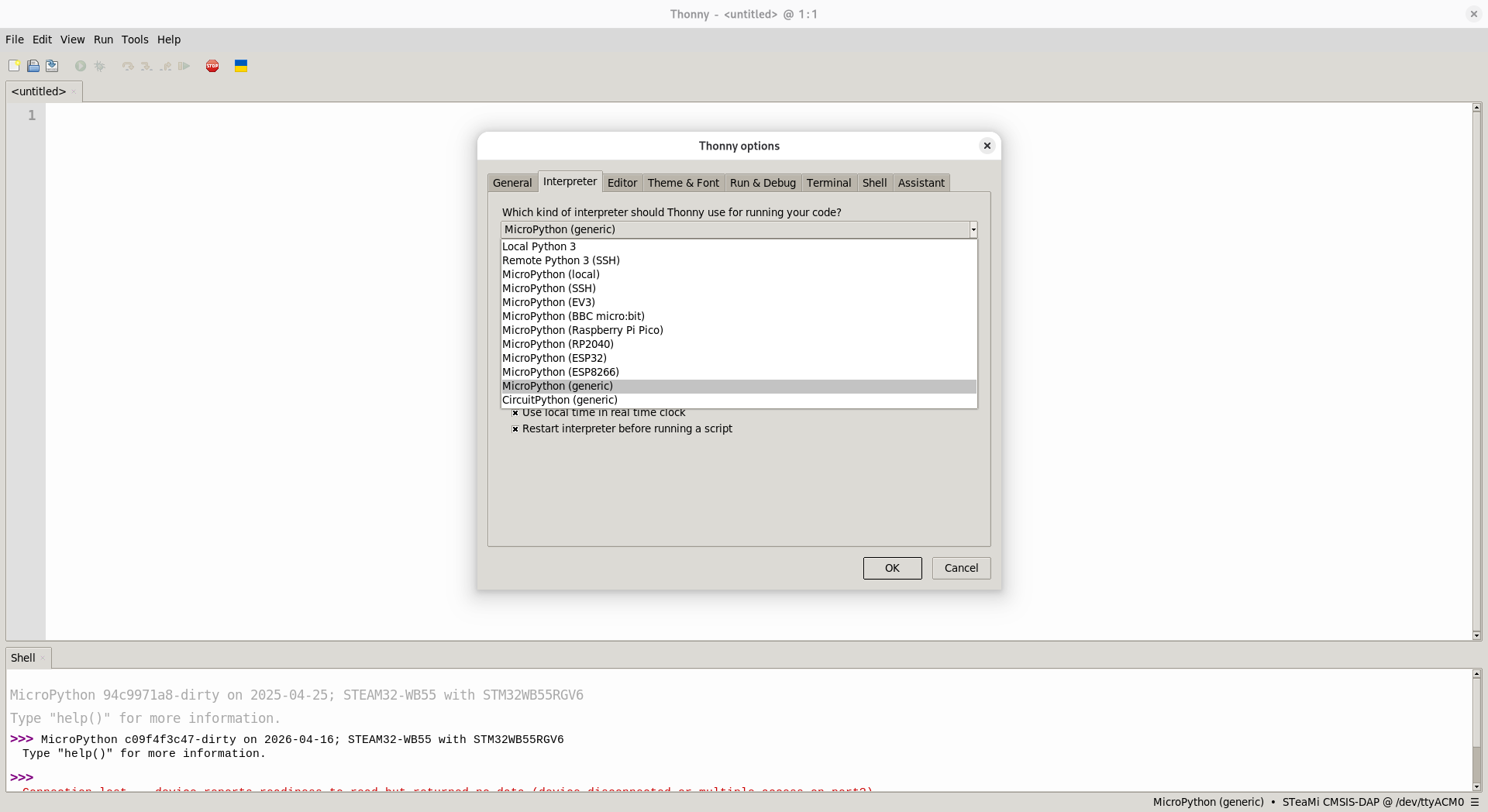

Fenêtre des options de Thonny avec le sélecteur d'interpréteur MicroPython — Outils → Options → Interpréteur : choisir « MicroPython (generic) » et le port de la STeaMi.

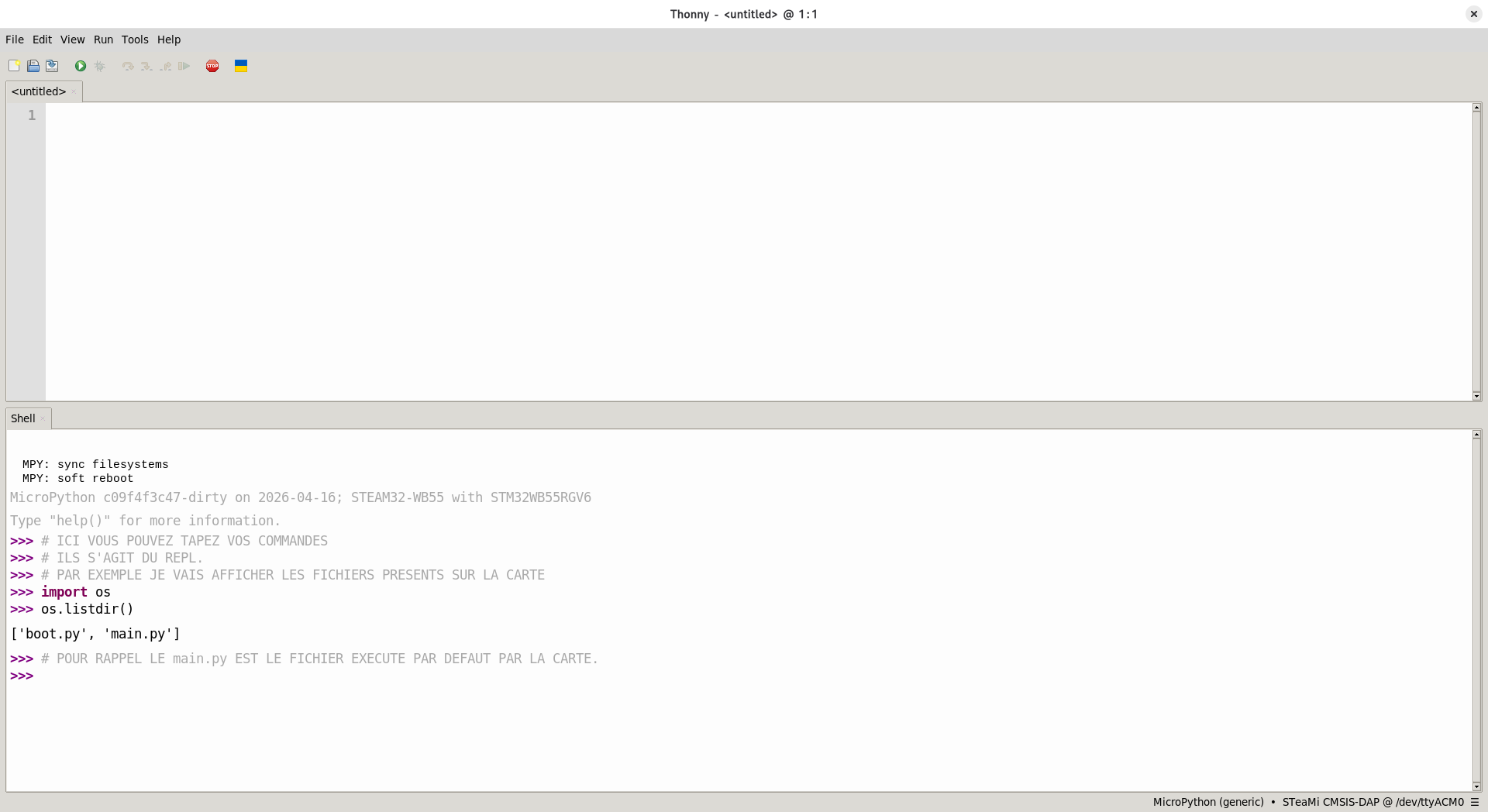

Prompt MicroPython >>> dans le Shell de Thonny — Le prompt >>> confirme que Thonny dialogue avec MicroPython sur la STeaMi.

Étape 2 : Programmer

Premier programme : changer la couleur de la LED RGB selon le bouton enfoncé. Sur la STeaMi, la LED RGB s'allume en écrivant 1 sur la broche, et s'éteint avec 0. Les boutons A et B, eux, fonctionnent à l'envers : leur valeur vaut 1 au repos et passe à 0 quand on appuie (une résistance présente sur la carte impose ce comportement, on n'a rien à faire dans le code).

Brochage utilisé

Composant	Nom dans le programme	Comportement
LED RGB Rouge	`LED_RED`	1 = allumée, 0 = éteinte
LED RGB Verte	`LED_GREEN`	1 = allumée, 0 = éteinte
LED RGB Bleue	`LED_BLUE`	1 = allumée, 0 = éteinte
Bouton A	`A_BUTTON`	0 = appuyé, 1 = relâché
Bouton B	`B_BUTTON`	0 = appuyé, 1 = relâché

Programme

# Testée avec firmware STeaMi 0.23.1
#
# Premier programme STeaMi avec Thonny, LED RGB + boutons A/B
# - Bouton A     -> LED rouge
# - Bouton B     -> LED verte
# - A + B        -> LED bleue
# - Aucun bouton -> LED éteinte

from machine import Pin
from time import sleep_ms

# LED RGB : on() allume, off() éteint
led_r = Pin('LED_RED', Pin.OUT)
led_g = Pin('LED_GREEN', Pin.OUT)
led_b = Pin('LED_BLUE', Pin.OUT)

# Boutons A et B (résistance pull-up sur la carte : 1 au repos, 0 quand on appuie)
btn_a = Pin('A_BUTTON', Pin.IN)
btn_b = Pin('B_BUTTON', Pin.IN)


def set_rgb(r, g, b):
    """Allume chaque LED selon la composante (1 = on, 0 = off)."""
    led_r.value(r)
    led_g.value(g)
    led_b.value(b)


print("Programme démarré. Appuyez sur A, B ou les deux.")

while True:
    a_pressed = btn_a.value() == 0
    b_pressed = btn_b.value() == 0

    if a_pressed and b_pressed:
        set_rgb(0, 0, 1)   # bleu
    elif a_pressed:
        set_rgb(1, 0, 0)   # rouge
    elif b_pressed:
        set_rgb(0, 1, 0)   # vert
    else:
        set_rgb(0, 0, 0)   # éteint

    sleep_ms(20)

Exécution

Test rapide : bouton Run (▶) ou F5. Le code s'exécute sur la carte sans être sauvegardé.
Programme persistant : Fichier → Enregistrer sous… → MicroPython device, et nommer le fichier main.py. Il sera relancé à chaque démarrage de la carte.

:::info Un programme est déjà en cours d'exécution

Quand un programme est déjà en cours d'exécution sur la carte (par exemple un main.py précédemment enregistré), Thonny refuse de lancer le suivant : il faut d'abord l'interrompre avec Ctrl+C dans le panneau Shell, ou cliquer sur le bouton Stop (■).

:::

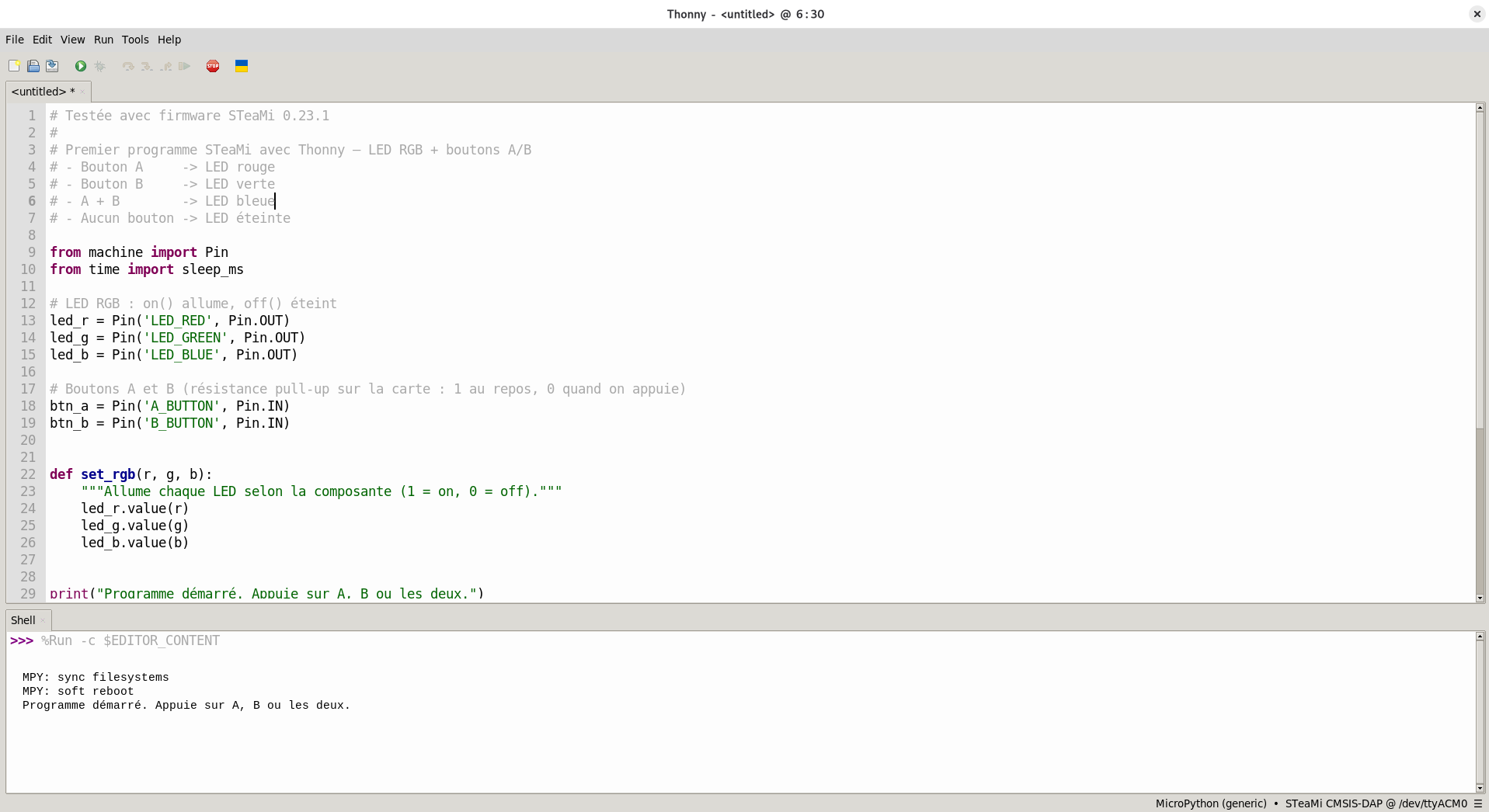

Programme LED RGB + boutons ouvert dans l'éditeur de Thonny — Le programme dans l'éditeur de Thonny, prêt à être exécuté avec F5.

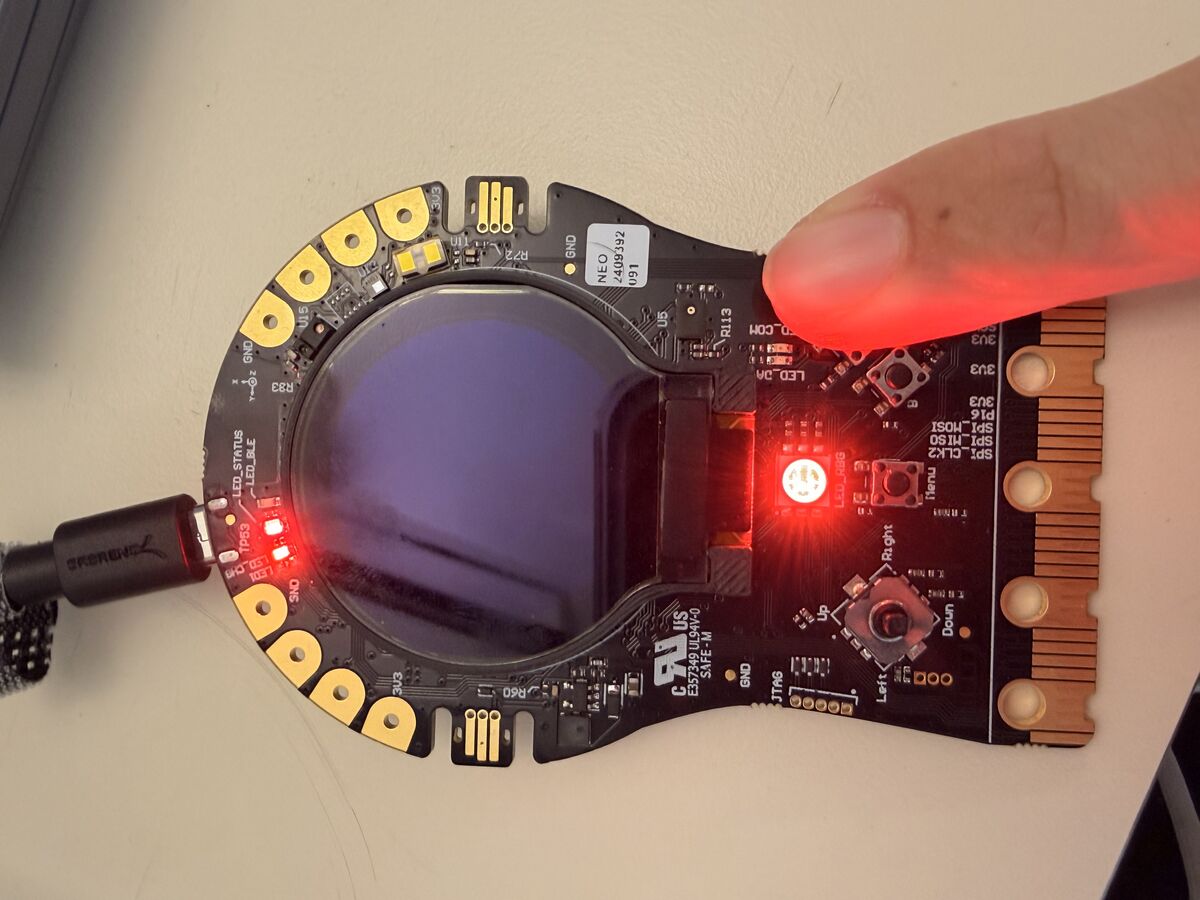

STeaMi avec LED RGB allumée en rouge (bouton A) — Bouton A : LED rouge.

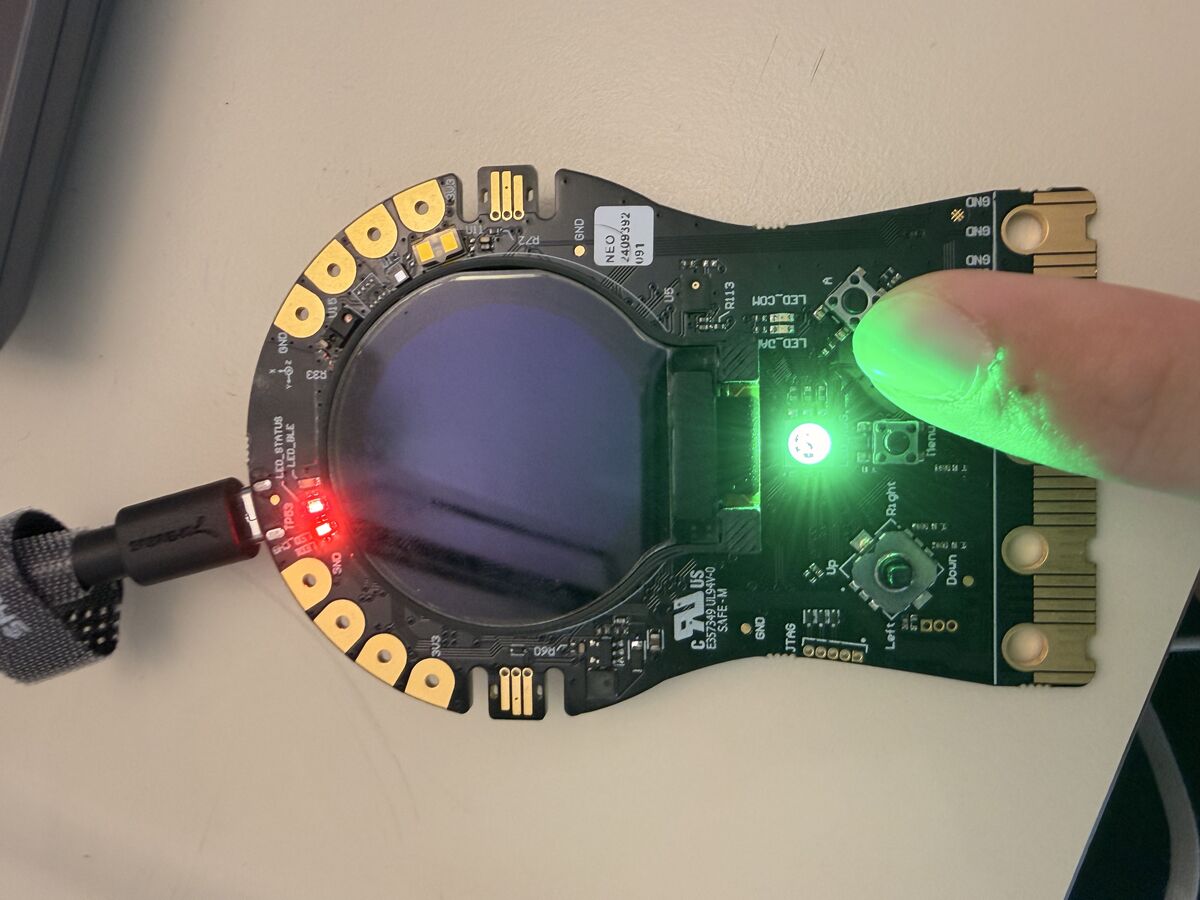

STeaMi avec LED RGB allumée en vert (bouton B) — Bouton B : LED verte.

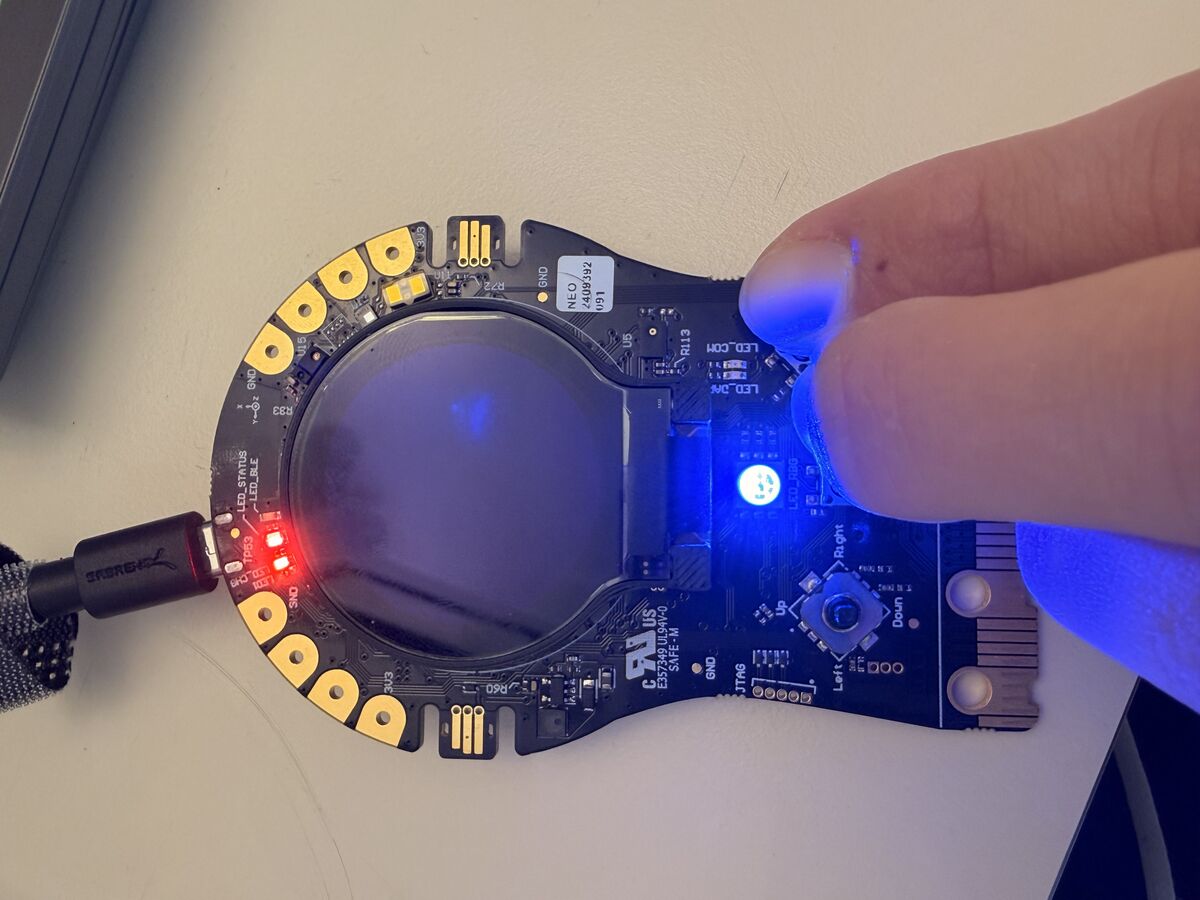

STeaMi avec LED RGB allumée en bleu (boutons A + B) — A + B : LED bleue.

Étape 3 : Améliorer

Une fois le premier programme fonctionnel, trois pistes pour aller plus loin avec Thonny.

Tester du code en direct avec le REPL

Le REPL (>>> dans le panneau Shell) permet de tester du code directement sur la carte, sans créer de fichier. Pratique pour la découverte et le débogage.

Dans l'exemple ci-dessous, les >>> représentent le prompt, c'est ce que Thonny affiche pour signaler qu'il attend une commande. Ne pas les recopier dans l'éditeur, tapez uniquement ce qui suit le prompt.

# Allumer la LED rouge à la main
>>> from machine import Pin
>>> led_r = Pin('LED_RED', Pin.OUT)
>>> led_r.value(1)         # allumée
>>> led_r.value(0)         # éteinte

# Lire l'état du bouton A
>>> btn_a = Pin('A_BUTTON', Pin.IN)
>>> btn_a.value()
1                          # 1 = relâché, 0 = appuyé

# Scanner les capteurs I2C internes
>>> from machine import I2C
>>> i2c = I2C(1)
>>> [hex(a) for a in i2c.scan()]
['0x1e', '0x29', '0x39', '0x55', '0x5d', '0x5f', '0x6b']
# Magnéto, ToF, lumière, jauge batterie, pression, humidité, IMU

Raccourcis utiles dans le REPL :

Raccourci	Effet
`Ctrl+C`	Interrompre le programme en cours
`Ctrl+D`	Redémarrage logiciel (relance `main.py`)
Flèche ↑	Rappeler la dernière commande

Déboguer pas-à-pas

Thonny propose un débogueur intégré, particulièrement adapté à l'enseignement :

Cliquer dans la marge à gauche d'une ligne pour poser un point d'arrêt.
Run → Debug current script (Ctrl+F5).
Avancer avec Step over (F6), Step into (F7), Step out (F8).
Observer les variables dans le panneau Variables.

Limite à connaître

Le debugger Thonny est plus efficace en local sur le PC qu'en cible embarquée. Pour des programmes qui interagissent beaucoup avec le matériel, le print() dans le REPL reste souvent plus pratique.

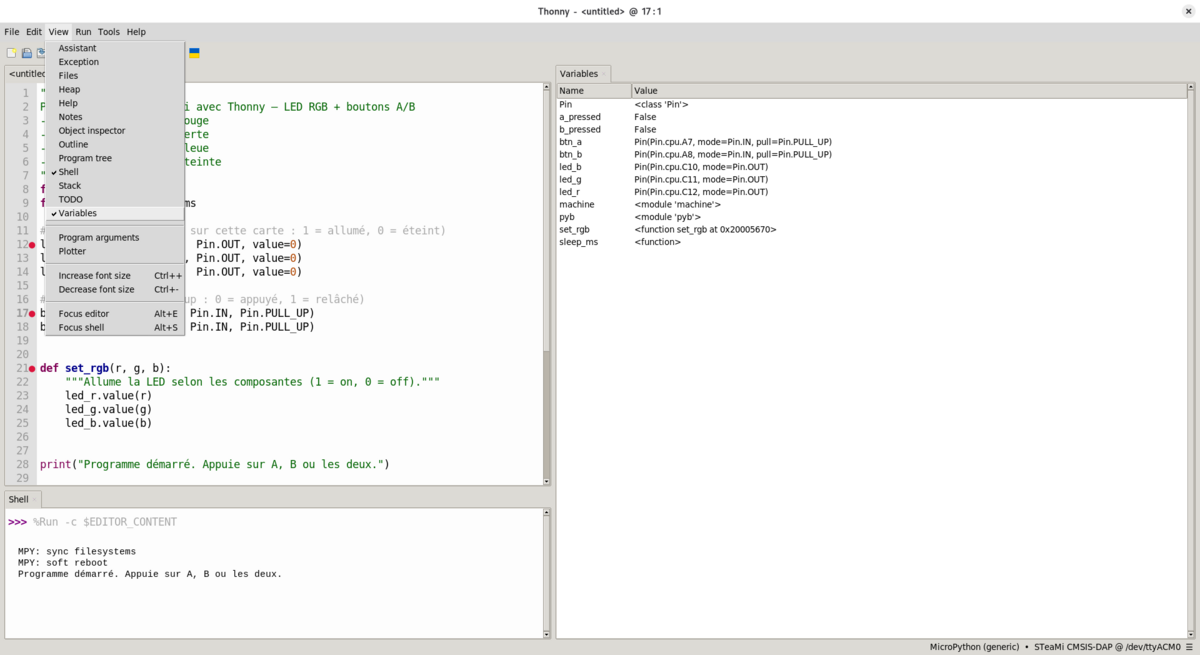

Session de débogage pas-à-pas dans Thonny avec point d'arrêt et panneau Variables — Point d'arrêt posé dans la marge ; le panneau Variables suit l'état du programme à chaque pas.

Dépanner les erreurs courantes

La plupart des problèmes rencontrés en classe ne sont pas spécifiques à Thonny mais touchent le matériel ou l'environnement MicroPython (câble, port série, programme bloqué). Ils sont regroupés sur la page transverse Dépannage STeaMi, qui couvre :

la carte qui n'apparaît pas comme disque STEAMI (câble) ;
le port série introuvable ou avec accès refusé (Windows / Linux) ;
la console vide après connexion (MicroPython pas installé) ;
Couldn't find the device (plusieurs cartes branchées) ;
Device is busy (programme déjà en cours) ;
un main.py qui redémarre en boucle.

Ressources et liens utiles

Site STeaMi : présentation matérielle
Wiki STeaMi : Thonny
Wiki STeaMi : Premiers pas
Wiki STeaMi : Hardware (pinout détaillé)
Drivers MicroPython STeaMi
Documentation MicroPython
thonny.org
MOOC FUN : Programmer un objet avec MicroPython

Cette fiche fait partie du projet I-Novmicro #2 : Action EXAO. Contenu sous licence CC BY-SA 4.0. Informations basées sur la documentation officielle STeaMi.
