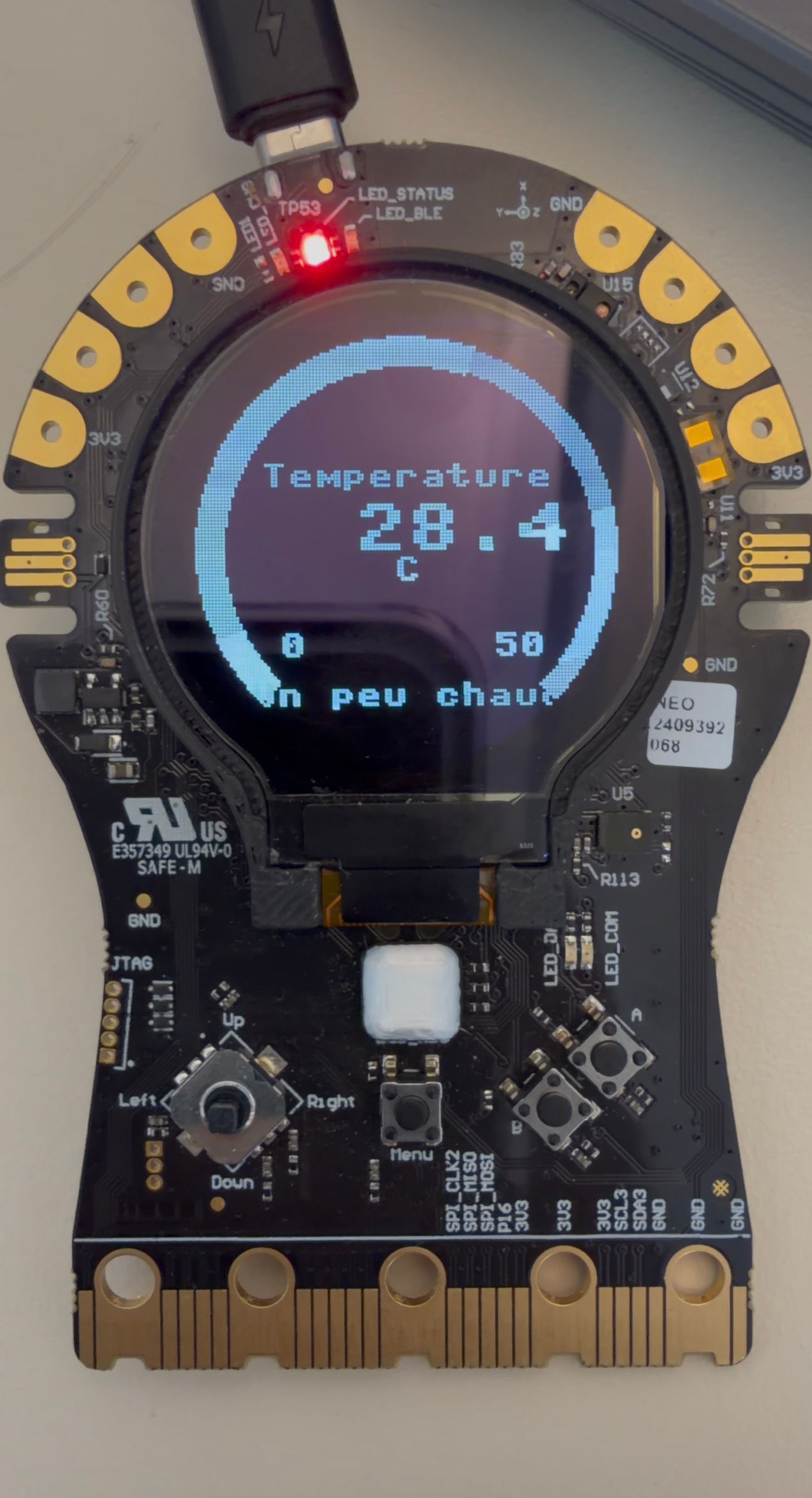

Thermomètre très lisible

InformatiqueTechnologieSciencesSteaMiMicroPython

Projet	Durée	Difficulté	Âge	Logiciel STeaMi testé
I-Novmicro #2	20 min	Intermédiaire	11-99 ans	0.23.1

Matériel et Montage

1 carte STeaMi
1 câble USB de données (micro-USB pour la STeaMi V1, USB-C pour la STeaMi V2)
1 ordinateur sous Windows, macOS ou Linux
Un IDE compatible MicroPython : Thonny (voir la fiche Thonny : Prise en main de MicroPython) ou tout autre éditeur compatible (Mu, VS Code, Vittascience, mpremote...).

De quoi parle-t-on ?

Quand tu prends ta température avec un thermomètre médical, quand un frigo s'éteint parce qu'il a atteint la bonne fraîcheur, quand une station météo annonce 25 °C dehors, ou quand ton four affiche « préchauffage terminé » : à chaque fois, un capteur de température a mesuré le chaud ou le froid et a transformé cette grandeur physique en un nombre.

La température est une grandeur qui mesure l'énergie thermique d'un objet. Plus les molécules d'un objet s'agitent vite, plus il est chaud. À 0 °C, l'eau gèle. À 100 °C, elle bout. Le corps humain tient à environ 37 °C. La pièce où tu es se situe probablement entre 18 et 25 °C.

La STeaMi intègre un petit capteur WSEN-PADS (de Würth Elektronik) qui mesure deux grandeurs en même temps : la température et la pression atmosphérique. Dans cette activité, on va lire la température et l'afficher sur l'écran OLED de façon vraiment lisible : avec la valeur en grand, une jauge en arc de cercle (comme un thermomètre rond classique), et un commentaire de confort thermique en bas. Pas besoin d'écran LCD externe ni de câblage.

Capteur intégré, rien à câbler

Le WSEN-PADS est déjà soudé à l'intérieur de la STeaMi. On n'a rien à brancher : il suffit de l'appeler depuis le code.

Objectifs d'apprentissage

À la fin de cette activité, l'élève sera capable de :

Expliquer ce qu'est la température en tant que grandeur physique, et citer quelques objets du quotidien qui contiennent un capteur de température (thermomètre médical, frigo, four, smartphone, station météo...).
Lire la température fournie par un capteur intégré et la comparer à une référence (un thermomètre du commerce) pour évaluer la précision du capteur.
Concevoir un affichage qui rend une valeur numérique immédiatement lisible : valeur en grand, jauge proportionnelle, commentaire contextuel.
Calibrer un capteur : comprendre pourquoi une mesure brute peut être biaisée (auto-échauffement de l'électronique) et comment corriger cet écart.
Imaginer d'autres applications : station météo, alarme d'aquarium, sonde de cuisson, contrôle de serre...

Étape 1 : Construire

« Construire » se résume ici à comprendre comment accéder aux composants de la carte : tout est déjà soudé.

Comment le capteur mesure la température

À l'intérieur du WSEN-PADS, une minuscule résistance (une pièce électronique) change de valeur selon la température : plus il fait chaud, plus elle laisse passer le courant facilement. Le capteur mesure ce changement, l'envoie au microcontrôleur, et celui-ci le convertit en degrés Celsius. C'est ce qu'on appelle un capteur MEMS (microsystème électromécanique), la même famille de capteurs que l'accéléromètre vu dans la fiche i09.

Le capteur mesure deux grandeurs en même temps :

Température en degrés Celsius (°C), avec une précision d'environ 0,2 °C
Pression atmosphérique en hectopascals (hPa), entre 980 (basse pression : météo pluvieuse) et 1040 (haute pression : ciel dégagé)

Température mesurée vs température réelle

Le capteur mesure la température au niveau de sa puce, qui est posée sur le circuit imprimé de la STeaMi. Or l'électronique autour génère un peu de chaleur quand la carte fonctionne (on parle d'auto-échauffement). Conséquence : le capteur peut indiquer 2 à 5 °C de plus que la température réelle de la pièce.

Pas grave : on apprendra à calibrer le capteur dans l'étape Améliorer pour corriger cet écart. C'est exactement ce que font les ingénieurs en industrie : on compare la mesure du capteur à un thermomètre de référence et on ajuste.

from machine import I2C
from wsen_pads import WSEN_PADS

i2c = I2C(1)
capteur = WSEN_PADS(i2c)

temperature = capteur.temperature()      # température en °C (float)
pression = capteur.pressure_hpa()        # pression en hPa (float)
print("{:.1f} °C  {:.0f} hPa".format(temperature, pression))

Les widgets de `steami_screen`

Pour rendre l'affichage expressif, on va combiner trois widgets de steami_screen :

ecran.gauge(val, min_val, max_val) : un arc de cercle qui se remplit selon la valeur
ecran.value(val, unit="C", label="Temperature") : la valeur numérique en grand au centre
ecran.subtitle("...") : un texte de commentaire en bas

Pourquoi pas de °C ni d'accent sur l'écran ?

La petite police de l'écran OLED n'embarque pas tous les caractères accentués ni le symbole °. On utilise donc des chaînes en ASCII pur ("C" au lieu de "°C", "Temperature" au lieu de "Température") pour garantir un affichage propre. Dans le corps du texte de la fiche, on garde évidemment les accents.

Première fois avec l'écran OLED ?

Cette fiche utilise l'écran intégré à la STeaMi pour afficher les mesures en temps réel. Si tu n'as encore jamais piloté l'écran, la fiche Afficher du texte sur l'écran OLED explique en détail le fonctionnement de la librairie steami_screen. Tu peux la consulter en parallèle si certaines lignes du programme te paraissent obscures.

L'initialisation de l'écran est toujours la même séquence :

import ssd1327
from machine import SPI, Pin
from steami_screen import Screen, SSD1327Display, LIGHT

spi = SPI(1)
broche_dc = Pin("DATA_COMMAND_DISPLAY")
broche_reset = Pin("RST_DISPLAY")
broche_cs = Pin("CS_DISPLAY")
oled_brut = ssd1327.WS_OLED_128X128_SPI(spi, broche_dc, broche_reset, broche_cs)
pilote_oled = SSD1327Display(oled_brut)
ecran = Screen(pilote_oled)

Connecter la carte à l'ordinateur

Brancher la STeaMi à l'ordinateur via le câble USB. Si l'IDE est déjà configuré (voir la fiche Thonny : Prise en main de MicroPython si vous démarrez), la console MicroPython doit afficher >>>. C'est l'invite (parfois appelée « prompt » en anglais) : un signe qui apparaît en début de ligne pour vous dire que la console est prête à recevoir une commande.

Tester le capteur dans l'invite

>>> from machine import I2C
>>> from wsen_pads import WSEN_PADS
>>> capteur = WSEN_PADS(I2C(1))
>>> capteur.temperature()
24.3
>>> capteur.pressure_hpa()
1013.2

Souffler sur la carte et observer la valeur de température monter légèrement.

Étape 2 : Programmer

Le programme lit la température toutes les 500 ms et met à jour l'écran : la jauge en arc de cercle représente la température sur une plage de 0 à 50 °C, la valeur numérique s'affiche en grand au centre, et un commentaire de confort apparaît en bas.

Composants utilisés

Composant	Nom dans le programme	Rôle
Capteur WSEN-PADS	objet `capteur`	Lecture de la température et de la pression
Écran OLED	objet `ecran`	Affichage de la jauge et de la valeur

Programme

# Testée avec firmware STeaMi 0.23.1
#
# Thermomètre : affiche la température du WSEN-PADS sur l'écran OLED
# avec une jauge en arc de cercle et un indicateur de confort thermique.

import ssd1327
import time
from machine import I2C, SPI, Pin
from wsen_pads import WSEN_PADS
from steami_screen import Screen, SSD1327Display, LIGHT

# --- Écran OLED ---
spi = SPI(1)
broche_dc = Pin("DATA_COMMAND_DISPLAY")
broche_reset = Pin("RST_DISPLAY")
broche_cs = Pin("CS_DISPLAY")
oled_brut = ssd1327.WS_OLED_128X128_SPI(spi, broche_dc, broche_reset, broche_cs)
pilote_oled = SSD1327Display(oled_brut)
ecran = Screen(pilote_oled)

# --- Capteur de température et pression ---
i2c = I2C(1)
capteur = WSEN_PADS(i2c)

# --- Plage d'affichage de la jauge ---
TEMP_MIN = 0    # °C
TEMP_MAX = 50   # °C


def confort(temperature):
    """Retourne un commentaire selon la température."""
    if temperature < 16:
        return "Trop froid !"
    elif temperature < 20:
        return "Un peu frais"
    elif temperature <= 26:
        return "Confortable"
    elif temperature <= 30:
        return "Un peu chaud"
    else:
        return "Trop chaud !"


def afficher_temperature(temperature):
    """Met à jour l'écran avec la température et la jauge."""
    ecran.clear()
    ecran.gauge(temperature, min_val=TEMP_MIN, max_val=TEMP_MAX, color=LIGHT)
    ecran.value(round(temperature, 1), label="Temperature", unit="C")
    ecran.subtitle(confort(temperature))
    ecran.show()


# --- Programme principal ---
try:
    while True:
        temperature = capteur.temperature()
        afficher_temperature(temperature)
        time.sleep_ms(500)
except KeyboardInterrupt:
    pass
finally:
    ecran.clear()
    ecran.show()
    capteur.power_off()

Comment cela fonctionne ?

Le programme se lit en trois temps :

Préparation : on « réveille » les deux composants utilisés (l'écran OLED et le capteur), et on définit la plage de la jauge (TEMP_MIN et TEMP_MAX).
Fonctions auxiliaires : confort() traduit un nombre en commentaire humain (« Confortable », « Trop chaud »...), et afficher_temperature() rassemble les trois opérations d'affichage. Définir ces fonctions une bonne fois pour toutes rend la boucle principale très courte et lisible.
Boucle principale (while True) : à chaque tour (2 fois par seconde), on lit le capteur, on rafraîchit l'écran, et on attend 500 ms. Le bloc try / finally garantit qu'on coupe proprement l'écran et le capteur quand on arrête le programme avec Ctrl+C, pour ne pas laisser l'écran allumé en permanence.

La fonction confort() : traduire un nombre en mot

Cette fonction est un petit exemple typique de programmation utile : elle prend une donnée brute (un nombre) et la transforme en une information utilisable par un humain (un commentaire). Sans elle, l'écran afficherait juste un chiffre. Avec elle, l'élève qui lit l'écran sait tout de suite s'il fait trop chaud ou trop froid, sans avoir à se rappeler quelles sont les températures « normales ».

C'est exactement ce que font les applications de météo (« Conditions agréables », « Risque de gel »), les baromètres (« Beau temps », « Tempête »), les indicateurs de batterie (« Faible », « En charge »), ou les évaluations scolaires (« Très bien », « À retravailler »). Transformer une donnée chiffrée en mot, c'est rendre le numérique lisible.

Ordre des widgets

Dans steami_screen, gauge() remplit l'arc en arrière-plan. Si on l'appelle après value(), l'arc se dessinerait par-dessus la valeur. L'ordre gauge, puis value, puis subtitle, puis show garantit que le texte est toujours au premier plan.

Exécution

Test rapide : lancer le programme depuis votre IDE (bouton Run ▶ ou F5). L'écran affiche la température en temps réel ; souffler sur la carte pour voir la valeur monter.
Programme persistant : enregistrer le fichier sous le nom main.py sur la carte. Il sera relancé à chaque démarrage.

Étape 3 : Améliorer

Trois pistes pour aller plus loin.

1. Calibrer le capteur

Le capteur a tendance à indiquer quelques degrés de trop à cause de l'auto-échauffement de l'électronique. Pour corriger, comparer son affichage à un thermomètre de référence (médical, météo, ou un autre capteur fiable) et appliquer une correction :

# Si le capteur affiche 29.5 °C alors que la température réelle est 24.0 °C
CORRECTION = 24.0 - 29.5   # = -5.5 °C
capteur.set_temp_offset(CORRECTION)

# Désormais capteur.temperature() renvoie directement la valeur corrigée

Pour une calibration plus précise à deux points (à froid et à chaud), utiliser capteur.calibrate_temperature(ref_basse, mesure_basse, ref_haute, mesure_haute) avec deux relevés à des températures différentes (par exemple : un thermomètre dans un verre d'eau froide, puis dans une pièce chauffée).

2. Afficher aussi la pression

Le WSEN-PADS mesure également la pression atmosphérique. On peut alterner température et pression toutes les 2 secondes pour transformer la STeaMi en mini-station météo :

while True:
    temperature = capteur.temperature()
    afficher_temperature(temperature)
    time.sleep_ms(2000)

    pression = capteur.pressure_hpa()
    ecran.clear()
    ecran.gauge(int(pression), min_val=980, max_val=1040, color=LIGHT)
    ecran.value(round(pression, 0), label="Pression", unit="hPa")
    ecran.show()
    time.sleep_ms(2000)

3. Historique graphique

Plutôt qu'afficher une seule valeur instantanée, stocker les dernières mesures dans une liste et les afficher sous forme de courbe avec ecran.graph(). La carte devient ainsi un enregistreur de température qui montre l'évolution dans le temps :

HISTORIQUE_MAX = 30
historique = []

while True:
    temperature = capteur.temperature()
    historique.append(temperature)
    if len(historique) > HISTORIQUE_MAX:
        historique.pop(0)   # supprimer la mesure la plus ancienne

    ecran.clear()
    ecran.title("Temperature")
    ecran.graph(historique, min_val=TEMP_MIN, max_val=TEMP_MAX)
    ecran.show()
    time.sleep_ms(500)

Aller plus loin

Pour comprendre

Capteur de température (Wikipédia) : la grande famille des capteurs thermiques (thermistance, thermocouple, capteur infrarouge, MEMS) et leurs principes physiques très différents. Le WSEN-PADS appartient à la famille des capteurs MEMS, comme l'accéléromètre de la fiche i09.
Pression atmosphérique (Wikipédia) : pourquoi la pression varie entre 980 et 1040 hPa, comment elle annonce le beau temps ou la pluie, et pourquoi un baromètre est un outil météorologique fondamental.
Auto-échauffement d'un circuit (Wikipédia) : pourquoi un capteur posé sur une carte électronique mesure une température légèrement supérieure à la température ambiante. La calibration de l'Étape 3 corrige précisément cet effet.

Pour s'inspirer

Wiki STeaMi : Capteurs intégrés : description complète du WSEN-PADS et des autres capteurs de la carte, avec datasheet officielle.
Station météo connectée : un projet Adafruit qui combine température, pression, humidité et un affichage graphique. Le grand frère ambitieux de notre fiche, prêt à poser sur un rebord de fenêtre.
Thermomètre d'aquarium / vivarium : application pratique où la température doit être surveillée en continu et déclencher une alerte si elle sort d'une plage. Notre code de confort se transforme facilement en alarme.
Sonde de température de cuisson : la même physique appliquée à la cuisine, avec une plage 0-300 °C et un buzzer qui sonne quand le steak est à point.

Cette fiche fait partie du projet I-Novmicro #2 : Action EXAO. Adaptée du projet Let's STEAM (fiche r1as11-thermometre) sous licence CC BY-SA 4.0.
