Fabriquer un thérémine

InformatiqueTechnologieMusiqueSciencesSteaMiMicroPython
ProjetDuréeDifficultéÂgeLogiciel STeaMi testé
I-Novmicro #230 minAvancé11-99 ans0.23.1

Matériel et Montage​

  • 1 carte STeaMi
  • 1 câble USB de données (micro-USB pour la STeaMi V1, USB-C pour la STeaMi V2). Attention : un câble qui ne sert qu'à charger un téléphone ne fonctionnera pas.
  • 1 ordinateur sous Windows, macOS ou Linux
  • Un IDE compatible MicroPython : Thonny (voir la fiche Thonny : Prise en main de MicroPython) ou tout autre éditeur compatible (Mu, VS Code, Vittascience, mpremote...).
Thérémine sur la STeaMi

De quoi parle-t-on ?​

Un thérémine est un instrument de musique électronique dont on joue sans le toucher. Inventé en 1928 par le physicien russe Léon Thérémine, il utilise deux antennes pour détecter la position des mains : l'une contrôle la hauteur du son, l'autre le volume. La STeaMi intègre un capteur de distance VL53L1X à temps de vol qui joue parfaitement le rôle de cette antenne : approcher ou éloigner la main change la fréquence du son émis par le buzzer. Faisons de la musique sans rien toucher !

Aux origines de la musique électronique

Quand Léon Thérémine présente son instrument à Moscou en 1920, l'électricité est encore une curiosité dans les foyers : la radio commence à peine, le synthétiseur n'existe pas, et la musique « se touche » (piano, violon, voix). Faire sortir un son d'un boîtier en agitant les mains dans le vide tient alors du tour de magie.

Son brevet de 1928 et ses tournées en Europe puis aux États-Unis vont durablement marquer la culture : le thérémine est utilisé dans les bandes-son de films d'horreur des années 1940-1950 (Spellbound, The Day the Earth Stood Still), puis par les Beach Boys dans Good Vibrations (1966), Led Zeppelin sur scène, et toute la pop électronique qui suivra. C'est aussi le premier instrument joué en concert sans contact physique, ouvrant la voie aux synthétiseurs, samplers, contrôleurs gestuels et autres instruments numériques que tout le monde connaît aujourd'hui.

Objectifs d'apprentissage​

  • Découvrir le thérémine, premier instrument joué sans contact (inventé en 1928), et plus largement l'origine de la musique électronique
  • Établir un lien sensible entre un geste (la distance de la main) et son expression sonore (la hauteur de la note)
  • Comprendre comment un capteur traduit le monde physique en données numériques grâce à un VL53L1X à temps de vol
  • Utiliser un Timer PWM pour générer un son continu et expressif, et écrire une fonction map_val pour transformer une plage de valeurs en une autre
  • Expérimenter la gamme et la quantification : passer du glissando continu aux notes discrètes d'une mélodie

Étape 1 : Construire​

« Construire » se résume ici à comprendre comment accéder aux composants de la carte : tout est déjà soudé.

Le capteur de distance VL53L1X​

Le VL53L1X est un capteur ToF (Time of Flight, soit « temps de vol ») : il émet un faisceau laser infrarouge invisible et mesure le temps que met la lumière à revenir après réflexion sur un obstacle. Ce temps, multiplié par la vitesse de la lumière et divisé par deux, donne la distance en millimètres.

Temps de vol vs ultrasons

Les capteurs à ultrasons utilisés dans d'autres projets mesurent aussi une distance par temps de vol, mais avec des ondes sonores (~340 m/s). Le VL53L1X utilise la lumière (~300 000 km/s), ce qui le rend beaucoup plus rapide et précis, avec une portée utile de 40 mm à 1300 mm environ.

from machine import I2C
from vl53l1x import VL53L1X

i2c = I2C(1)
tof = VL53L1X(i2c)

distance = tof.read()   # distance en millimètres
print(distance)

Générer un son continu avec un Timer PWM​

Pour le thérémine, le son doit être continu et changer de fréquence en douceur quand on bouge la main. La technique du bit-banging vue dans d'autres fiches bloquerait la boucle principale et rendrait le son saccadé. On utilise à la place un Timer matériel en mode PWM : c'est le microcontrôleur lui-même qui génère le signal en arrière-plan, pendant que le programme continue à tourner.

from machine import Pin
from pyb import Timer

# Timer 1, canal 4 : broche SPEAKER
buzzer_tim = Timer(1, freq=440)
buzzer_ch = buzzer_tim.channel(4, Timer.PWM, pin=Pin("SPEAKER"))

buzzer_ch.pulse_width_percent(50)   # 50% : son actif
buzzer_ch.pulse_width_percent(0)    # 0%  : silence
PWM et rapport cyclique

Un signal PWM alterne entre 0 V et 3,3 V à une fréquence donnée. Le rapport cyclique (ici pulse_width_percent) est le pourcentage du temps passé à 3,3 V. À 50 %, le signal est symétrique : c'est ce qui fait vibrer la membrane du buzzer à la fréquence du Timer et produit un son audible. À 0 %, le signal reste à 0 V : silence.

La fonction map​

MicroPython n'a pas de map() numérique intégré. On l'écrit en une ligne, c'est une simple règle de trois :

def map_val(val, in_min, in_max, out_min, out_max):
    """Convertit val de la plage [in_min, in_max] vers [out_min, out_max]."""
    return int((val - in_min) * (out_max - out_min) / (in_max - in_min) + out_min)

Exemple : convertir une distance de 50 à 500 mm en fréquence de 440 à 880 Hz :

freq = map_val(distance, 50, 500, 440, 880)
Fréquences et octave

Les fréquences 440 Hz et 880 Hz ne sont pas choisies au hasard : 880 = 2 × 440, ce qui correspond exactement à une octave. Entre ces deux valeurs se trouvent toutes les notes de la gamme : La, Si, Do, Ré, Mi, Fa, Sol.

Connecter la carte à l'ordinateur​

Brancher la STeaMi à l'ordinateur via le câble USB. Si un des IDE proposés est déjà configuré (voir la fiche Thonny : Prise en main de MicroPython si vous démarrez), la console MicroPython doit afficher >>>. C'est l'invite (parfois appelée « prompt » en anglais) : un signe qui apparaît en début de ligne pour vous dire que la console est prête à recevoir une commande.

Tester le capteur dans l'invite​

>>> from machine import I2C
>>> from vl53l1x import VL53L1X
>>> tof = VL53L1X(I2C(1))
>>> tof.read()
342

Agiter la main devant le capteur et observer les valeurs changer.

Étape 2 : Programmer​

Le programme mesure la distance en continu. Si la main est dans la plage de jeu (50 à 500 mm), il calcule la fréquence correspondante et l'applique au Timer ; hors de cette plage, le buzzer se tait.

Composants utilisés​

ComposantNom dans le programmeRôle
Capteur de distanceobjet tofMesure de la distance main-capteur en mm
Buzzer (via Timer PWM)buzzer_tim, buzzer_chGénération du son continu à fréquence variable

Programme​

# Testée avec firmware STeaMi 0.23.1
#
# Thérémine : la distance de la main au capteur VL53L1X
# détermine la fréquence du son émis par le buzzer.

from machine import I2C, Pin
from pyb import Timer
from vl53l1x import VL53L1X
import time

# --- Capteur de distance ---
i2c = I2C(1)
tof = VL53L1X(i2c)

# --- Buzzer via Timer PWM ---
buzzer_tim = Timer(1, freq=440)
buzzer_ch  = buzzer_tim.channel(4, Timer.PWM, pin=Pin("SPEAKER"))
buzzer_ch.pulse_width_percent(0)   # silence au démarrage

# --- Plages de jeu ---
DIST_MIN = 50    # mm : en dessous, silence (trop proche)
DIST_MAX = 500   # mm : au-dessus, silence (trop loin)
FREQ_MIN = 440   # Hz : LA_4
FREQ_MAX = 880   # Hz : LA_5 (une octave au-dessus)


def map_val(val, in_min, in_max, out_min, out_max):
    """Convertit val de la plage [in_min, in_max] vers [out_min, out_max]."""
    return int((val - in_min) * (out_max - out_min) / (in_max - in_min) + out_min)


print("Thérémine prêt. Bougez la main devant le capteur !")

try:
    while True:
        distance = tof.read()

        if DIST_MIN <= distance <= DIST_MAX:
            # Convertir la distance en fréquence
            freq = map_val(distance, DIST_MIN, DIST_MAX, FREQ_MIN, FREQ_MAX)
            buzzer_tim.freq(freq)
            buzzer_ch.pulse_width_percent(50)
        else:
            # Hors plage : silence
            buzzer_ch.pulse_width_percent(0)

        time.sleep_ms(30)

except KeyboardInterrupt:
    pass
finally:
    # Couper le son proprement à l'arrêt
    buzzer_ch.pulse_width_percent(0)

Comment cela fonctionne ?​

Le programme s'articule autour de trois éléments :

  • VL53L1X : tof.read() déclenche une mesure et retourne la distance en millimètres. Le capteur gère lui-même la synchronisation, pas besoin d'attendre manuellement.
  • Timer PWM : buzzer_tim.freq(freq) change la fréquence du Timer à la volée, sans interrompre le son ni bloquer la boucle. C'est ce qui donne l'effet glissando caractéristique du thérémine.
  • map_val() : transforme la distance (50 à 500 mm) en fréquence (440 à 880 Hz) par une règle de trois. Plus la main est proche, plus la valeur de distance est petite, plus la fréquence est basse, et inversement.

Le bloc try / finally garantit que le buzzer est coupé proprement quand on arrête le programme avec Ctrl+C, pour ne pas laisser un son continu.

Du geste au son

Cette boucle d'une dizaine de lignes réalise une transformation que personne, avant le thérémine de 1928, n'avait jamais entendue : un mouvement du corps qui devient directement de la musique, sans corde à pincer, sans touche à enfoncer, sans bouche à former. Le capteur lit la position de la main (donnée physique), map_val la convertit en fréquence (donnée musicale), le Timer PWM la rend audible.

Tout l'enjeu d'un instrument numérique, c'est ce lien entre geste et son : c'est lui qui détermine si l'instrument est expressif (subtil, sensible à de petites variations) ou rigide (binaire, sans nuance). Les variables DIST_MIN, DIST_MAX, FREQ_MIN, FREQ_MAX ne sont donc pas que des paramètres techniques : ce sont les réglages de jeu de notre instrument, à ajuster selon la main et l'oreille.

Exécution​

  • Test rapide : lancer le programme depuis votre IDE (bouton Run ▶ ou F5). Approcher et éloigner la main devant le capteur pour jouer.
  • Programme persistant : enregistrer le fichier sous le nom main.py sur la carte. Il sera relancé à chaque démarrage.

Étape 3 : Améliorer​

Trois pistes pour aller plus loin.

1. Étendre la plage musicale​

Modifier FREQ_MIN et FREQ_MAX pour couvrir plusieurs octaves. En doublant la fréquence à chaque octave, on peut atteindre trois octaves avec 440 Hz à 3520 Hz. Attention : le buzzer piézo de la STeaMi a une réponse en fréquence limitée, les extrêmes peuvent sonner moins fort.

FREQ_MIN = 220    # Hz : LA_3, une octave plus bas
FREQ_MAX = 1760   # Hz : LA_6, deux octaves plus haut

2. Quantifier les notes​

Entre 440 Hz et 880 Hz, il y a une infinité de fréquences possibles, mais l'oreille occidentale reconnaît surtout sept d'entre elles comme « musicales » : les notes de la gamme. Une gamme est ainsi une sélection esthétique de fréquences que des siècles d'usage ont retenues comme harmonieuses ensemble (cf. la fiche Composer une mélodie pour le détail sur l'octave).

Notre thérémine joue pour l'instant en glissando continu, comme un violoniste : la main glisse, le son glisse avec elle, et on peut tomber « entre les notes ». C'est expressif mais difficile à maîtriser. À l'opposé, un piano joue en notes discrètes : on ne peut pas glisser, mais on tombe toujours juste. Quantifier la fréquence consiste justement à forcer notre instrument à se comporter comme un piano : peu importe la position exacte de la main, le programme choisit la note de la gamme la plus proche.

# Gamme de La majeur en Hz (La, Si, Do#, Ré, Mi, Fa#, Sol#, La)
GAMME = [440, 494, 554, 587, 659, 740, 831, 880]

def quantifier(freq, gamme):
    """Retourne la note de la gamme la plus proche de freq."""
    return min(gamme, key=lambda note: abs(note - freq))

# Dans la boucle :
freq_brute = map_val(distance, DIST_MIN, DIST_MAX, GAMME[0], GAMME[-1])
freq = quantifier(freq_brute, GAMME)
buzzer_tim.freq(freq)

3. Afficher la distance sur l'écran​

Ajouter l'écran OLED pour visualiser la distance et la fréquence en temps réel :

import ssd1327
from machine import SPI
from steami_screen import Screen, SSD1327Display

spi = SPI(1)
raw_display = ssd1327.WS_OLED_128X128_SPI(spi,
    Pin("DATA_COMMAND_DISPLAY"), Pin("RST_DISPLAY"), Pin("CS_DISPLAY"))
screen = Screen(SSD1327Display(raw_display))

# Dans la boucle :
screen.clear()
screen.value(distance, label="Distance", unit="mm")
screen.bar(map_val(distance, DIST_MIN, DIST_MAX, 0, 100), max_val=100)
screen.show()

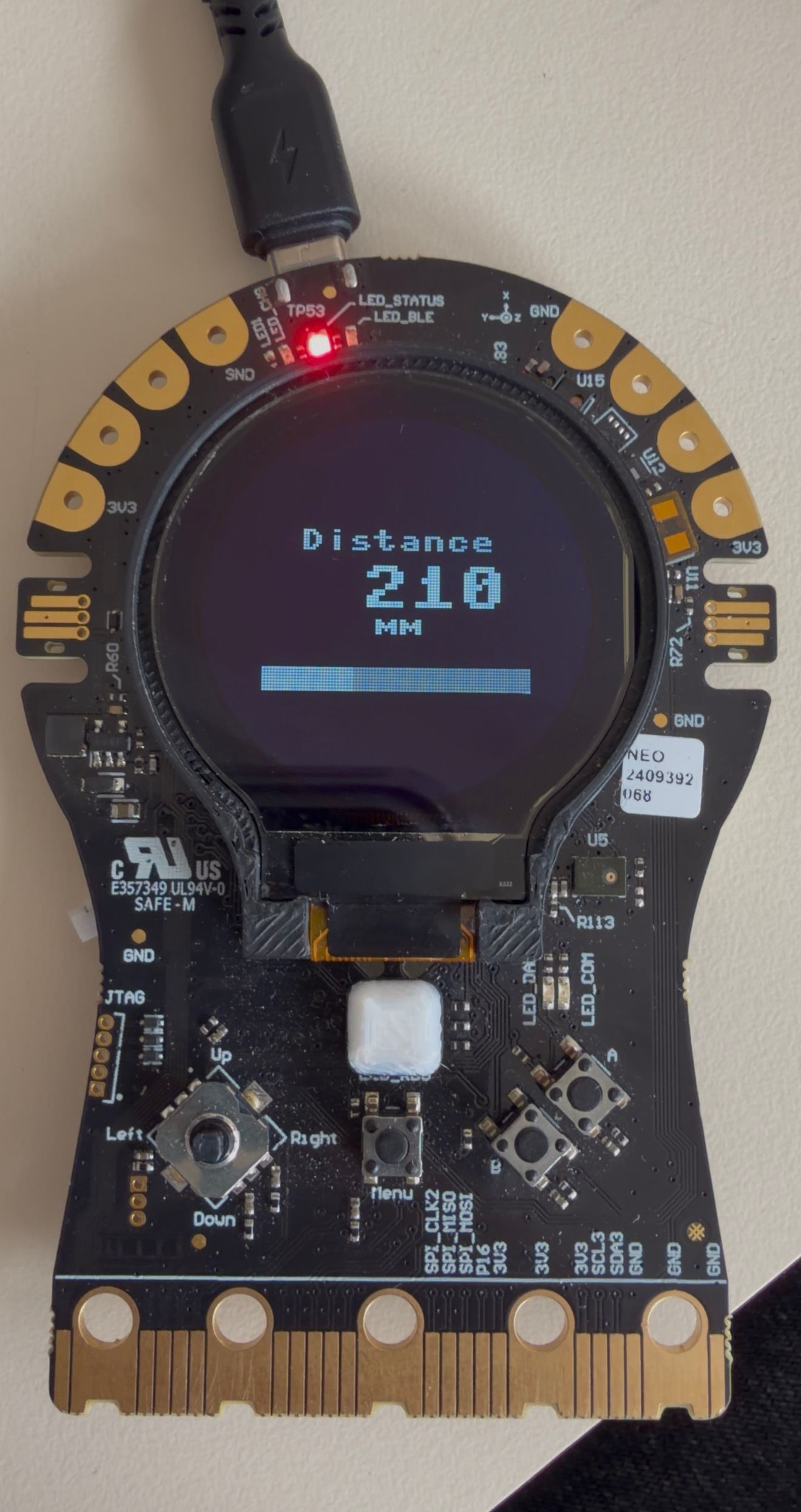

Thérémine sur la STeaMi avec écran

Aller plus loin​

Pour comprendre​

  • Thérémine (Wikipédia) : histoire de l'instrument, inventé en 1928 par Léon Thérémine, premier instrument joué sans contact physique. Comment fonctionnent ses deux antennes capacitives et pourquoi il a fasciné les compositeurs de musique électronique.
  • Temps de vol (Wikipédia) : la physique derrière le VL53L1X. Comment on peut mesurer une distance avec la vitesse de la lumière, et pourquoi cette technologie est aujourd'hui dans tous les téléphones (autofocus, déverrouillage facial) et dans les voitures autonomes (LIDAR).
  • Modulation de largeur d'impulsion (Wikipédia) : pourquoi un signal numérique qui ne sait dire que 0 ou 3,3 V peut produire un son audible, contrôler la vitesse d'un moteur ou faire varier la luminosité d'une LED. Le PWM est l'un des outils universels de l'électronique embarquée.

Pour s'inspirer​

  • Clara Rockmore : violoniste devenue première grande virtuose du thérémine dans les années 1930. Ses performances ont prouvé que cet « instrument bizarre » pouvait jouer du Bach et du Tchaïkovski avec une expressivité bouleversante. À écouter sur YouTube avec les yeux fermés.
  • Theremin Hero : compositeur contemporain qui mêle thérémine, jeu vidéo rétro et pop électronique. Une preuve vivante que l'instrument de 1928 n'a rien perdu de son pouvoir d'évocation.
  • Capteur de distance à anneau LED (Instructables) : un capteur de distance qui pilote un anneau de LED. Même principe que notre thérémine (mapper une distance vers autre chose), appliqué à la lumière au lieu du son.

Cette fiche fait partie du projet I-Novmicro #2 : Action EXAO. Adaptée du projet Let's STEAM (fiche r1as08-theremine) sous licence CC BY-SA 4.0.
